محاسبه طول میلگرد ریشه در فونداسیون چگونه انجام می شود؟

در پروژه‌های ساختمانی، فونداسیون به‌عنوان بخش کلیدی و پایه‌ای هر سازه عمل می‌کند و نقش اساسی در انتقال بارها به زمین دارد. یکی از چالش‌های مهم در طراحی و اجرای فونداسیون، تعیین طول میلگرد ریشه (یا طول مهاری) است که به منظور تأمین استحکام و پایداری سازه استفاده می‌شود. محاسبه دقیق این طول نه تنها ایمنی ساختمان را تضمین می‌کند بلکه در بهینه‌سازی هزینه‌ها نیز نقش قابل توجهی دارد. در این مقاله به بررسی نحوه محاسبه طول میلگرد ریشه پرداخته و عوامل مؤثر بر آن، از جمله مقاومت بتن، نوع میلگرد، و استانداردهای طراحی را مرور خواهیم کرد. با ما همراه باشید تا به جزئیات مهم و کاربردی این محاسبات بپردازیم و روش‌های بهینه برای دستیابی به یک فونداسیون قوی و پایدار را معرفی کنیم.

میلگرد انتظار چیست و چه خصوصیاتی دارد؟

میلگرد انتظار نوعی میلگرد است که در سازه‌های بتنی به‌کار می‌رود و برای اتصال و یکپارچگی بهتر بین بخش‌های مختلف سازه، مانند فونداسیون و ستون‌ها یا دیوارها، تعبیه می‌شود. این میلگردها قبل از بتن‌ریزی در فونداسیون یا سایر بخش‌های سازه نصب می‌شوند و به‌عنوان نقاط اتصال و گسترش‌دهنده میلگردهای جدید در آینده عمل می‌کنند. میلگرد انتظار نقش حیاتی در انتقال نیروها بین اجزای سازه ایفا کرده و به جلوگیری از ایجاد ترک و شکستگی در محل‌های اتصال کمک می‌کند. به همین دلیل، استفاده صحیح و دقیق از میلگرد انتظار برای تضمین ایمنی و پایداری سازه بسیار حائز اهمیت است.

خصوصیات میلگرد انتظار شامل استحکام کششی بالا، چسبندگی مناسب با بتن و مقاومت در برابر خمش و برش است. این میلگردها باید بر اساس استانداردهای طراحی، با قطر، طول و فاصله مناسب در سازه قرار گیرند تا به حداکثر کارایی برسند. همچنین، مقاومت میلگرد انتظار در برابر عوامل محیطی نظیر رطوبت و خوردگی، اهمیت ویژه‌ای دارد، زیرا این میلگردها معمولاً در قسمت‌های حساس سازه به کار می‌روند و در طول عمر سازه باید دوام و استحکام خود را حفظ کنند.





نحوه محاسبه طول میلگرد انتظار در سازه‌های بتنی

همانطور که در بخش پیشین توضیح دادیم، میلگردهای انتظار نقشی اساسی در اتصال و تقویت بخش‌های مختلف سازه ایفا می‌کنند و به طور ویژه در پیوند بین فونداسیون و سایر اجزای بتنی، مانند ستون‌ها یا دیوارها، کاربرد دارند. برای اطمینان از استحکام و کارایی این میلگردها، نیاز است طول مناسبی برای آن‌ها در نظر گرفته شود. طول مناسب میلگرد انتظار به نوعی، میزان چسبندگی آن به بتن و توانایی انتقال نیروها در نقاط اتصال را افزایش می‌دهد.

برای تعیین طول میلگرد انتظار، کافی است قطر میلگرد را بر حسب میلی‌متر بدانیم و از فرمول زیر استفاده کنیم:

طول میلگرد انتظار = قطر میلگرد (بر حسب میلی‌متر) × ۵۰

به‌عنوان مثال، اگر قطر میلگرد ۲۰ میلی‌متر باشد، محاسبه به این شکل خواهد بود:

طول میلگرد انتظار = ۲۰ × ۵۰ = ۱۰۰۰ میلی‌متر

در نتیجه، طول میلگرد انتظار باید برابر با ۱۰۰۰ میلی‌متر، یا همان ۱۰۰ سانتی‌متر، در نظر گرفته شود. رعایت این مقدار باعث می‌شود که میلگرد به‌خوبی در بتن جای گرفته و پیوستگی و استحکام لازم را در نقاط اتصال تأمین کند.

علت استفاده از میلگرد انتظار چیست؟

میلگرد انتظار در سازه‌های بتنی به‌منظور ایجاد اتصال محکم و یکپارچه بین بخش‌های مختلف، مانند فونداسیون و ستون‌ها یا دیوارها، استفاده می‌شود. این میلگردها پیش از بتن‌ریزی در فونداسیون یا قسمت‌های اصلی سازه قرار می‌گیرند و بعداً به‌عنوان نقاط اتصال با میلگردهای جدید در طبقات یا قسمت‌های بالاتر عمل می‌کنند. هدف اصلی از استفاده میلگرد انتظار، انتقال موثر نیروها بین اجزای سازه و جلوگیری از ایجاد ترک، شکستگی و ضعف در نقاط اتصال است. این میلگردها پیوستگی و مقاومت لازم را در اتصالات سازه‌ای فراهم کرده و از آنجا که در طول عمر سازه نقش پایداری ایفا می‌کنند، استفاده درست از آن‌ها اهمیت زیادی دارد.

نحوه اتصال و اجرای میلگرد انتظار

برای اتصال و اجرای میلگرد انتظار، ابتدا میلگردها با طول و قطر مناسب، طبق نقشه و استانداردهای سازه‌ای، در نقاط موردنظر نصب می‌شوند. این میلگردها معمولاً پیش از بتن‌ریزی فونداسیون یا سایر اجزای سازه در جای خود قرار می‌گیرند و در راستای عمودی یا افقی، بسته به نیاز سازه، تنظیم می‌شوند. اتصال میلگردهای انتظار با میلگردهای جدید (مانند میلگرد ستون یا دیوار) با روش‌های متداولی نظیر هم‌پوشانی (اورلپ) یا استفاده از کوپلر انجام می‌شود. این اتصالات باید طوری اجرا شوند که چسبندگی مناسبی بین میلگردها و بتن ایجاد شود و نیروی کششی و فشاری به‌خوبی منتقل گردد. همچنین، برای جلوگیری از خوردگی و افزایش دوام، میلگردها در عمق مناسبی از بتن قرار می‌گیرند.





مزایا و معایب میلگرد انتظار

به کارگیری میلگرد انتظار در ساخت سازه‌ها چندین مزیت مهم دارد که به طور خلاصه عبارت‌اند از:

1-               کاهش مصرف میلگرد

استفاده از میلگرد انتظار می‌تواند مصرف کلی میلگرد در پروژه را کاهش دهد، زیرا این میلگردها از قبل نصب می‌شوند و نیاز به اجرای مجدد و استفاده اضافه از میلگرد را کم می‌کنند.

2-               افزایش سرعت ساخت

میلگردهای انتظار به تسریع روند ساخت کمک می‌کنند، چراکه به‌سادگی نصب می‌شوند و حمل‌ونقل آسان‌تری نیز دارند. این ویژگی‌ها موجب می‌شود پروژه‌های عمرانی در زمان کوتاه‌تری پیش بروند.

3-               افزایش طول عمر سازه

به‌کارگیری میلگردهای انتظار استحکام سازه را افزایش می‌دهد و دوام آن را بالا می‌برد، زیرا از ایجاد درزها و نقاط ضعف جلوگیری می‌کند.

4-               بهبود توزیع بار در ساختمان

میلگردهای انتظار نقش مهمی در توزیع مناسب بار بین بخش‌های مختلف سازه دارند و از تمرکز تنش در نقاط خاص جلوگیری می‌کنند. این ویژگی باعث می‌شود تنش‌ها به‌طور یکنواخت‌تر در سراسر ساختمان پخش شوند.

با وجود این مزایا، میلگردهای انتظار برخی معایب نیز دارند که باید مورد توجه قرار گیرند:

5-               ایجاد درز سرد

در صورت رعایت نکردن ترتیب مناسب بتن‌ریزی یا نصب نادرست میلگردها، احتمال ایجاد درز سرد در سازه‌های بتنی وجود دارد که می‌تواند بر استحکام و مقاومت بتن تأثیر منفی بگذارد.

6-               محدودیت در استفاده

در برخی سازه‌ها یا شرایط خاص، ممکن است امکان استفاده از میلگرد انتظار فراهم نباشد؛ در این موارد باید از روش‌های سازه‌ای جایگزین استفاده کرد.

برای انتخاب بهترین نوع میلگرد و بررسی قیمت‌ها، می‌توانید به وبسایت‌های تخصصی مراجعه کرده و قیمت تأمین‌کنندگان مختلف را مقایسه کنید.

کاربرد میلگرد انتظار چیست؟

میلگرد انتظار، که با نام میلگرد ریشه نیز شناخته می‌شود، در پروژه‌های مختلف ساختمانی کاربرد فراوانی دارد. به عنوان مثال، از این نوع میلگرد در ساخت پل‌ها و اجرای پله‌ها استفاده می‌شود. برای استفاده از میلگرد انتظار در هر یک از این موارد، لازم است شرایط فنی و استانداردهای لازم توسط متخصصین رعایت و کنترل شود تا از عملکرد مطلوب و ایمنی سازه اطمینان حاصل گردد.





نقاط استفاده از میلگرد انتظار در ساختمان

از میلگرد انتظار برای اتصال بخش‌های مختلف ساختمان مانند اتصال ستون‌ها به فونداسیون، پیوند دال‌ها به ستون، اتصال دال به دال دیگر، و اتصال پله‌ها به ستون استفاده می‌شود. به بیان دیگر، از قسمت‌های زیرین ساختمان که در فونداسیون قرار دارد تا دیوارها، ستون‌ها، سقف‌ها و حتی پله‌های طبقات، میلگرد انتظار در بخش‌های مختلف سازه برای تقویت اتصالات کاربرد دارد.

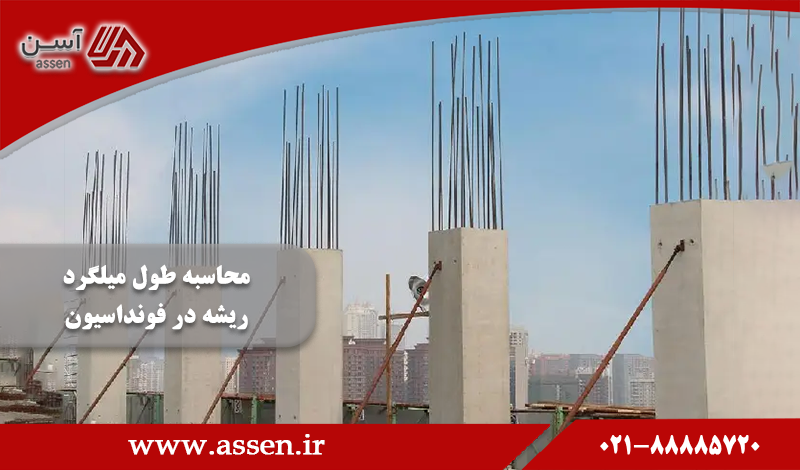

میلگرد انتظار ستون‌ها

در ساختمان‌های چندطبقه و سنگین که نیاز به ستون‌های مستحکم دارند، میلگرد انتظار نقش مهمی در ایجاد پیوستگی و استحکام ستون‌ها ایفا می‌کند. از آنجا که امکان بتن‌ریزی یکپارچه برای ستون‌ها وجود ندارد، اجرای میلگرد انتظار به کاهش ترک‌خوردگی و افزایش مقاومت ستون‌ها کمک می‌کند و مانع از آسیب‌های سازه‌ای می‌شود.

محاسبه میلگرد انتظار ستون‌ها

بر اساس استاندارد 318-14  ACIانتقال بارهای فشاری به طول اتصال بین فونداسیون و ستون بستگی دارد، اما خم ریشه ستون در انتقال این بارها نقشی ایفا نمی‌کند. برای اطمینان از عملکرد صحیح سازه در انتقال بارهای فشاری، باید حداقل طول مورد نیاز میلگرد انتظار در فونداسیون طبق فرمول استاندارد محاسبه شود تا اتصالات به‌درستی انجام شده و سازه به طور مؤثر بارها را منتقل کند.

میلگرد انتظار و نقش آن در اتصالات سازه‌ای

میلگرد انتظار، که به آن میلگرد ریشه نیز گفته می‌شود، باید قادر به تحمل تمام نیروهای کششی مستقیم و غیرمستقیم باشد که به محل اتصال ستون و فونداسیون وارد می‌شوند. برای ایجاد مهار کششی میلگرد انتظار در فونداسیون، به طور معمول یک قلاب استاندارد با خمش ۹۰ درجه در انتهای آن شکل داده می‌شود. این قلاب که در انتهای میلگرد ریشه قرار دارد، باید حداقل طولی معادل ۱۵ سانتی‌متر یا هشت برابر قطر میلگرد را داشته باشد.

حداقل طول میلگرد انتظار در ستون‌ها

برای امکان‌پذیر ساختن اتصال طولی در ستون، میلگرد ریشه باید از پیش در فونداسیون یا سقف کار گذاشته شده باشد تا اتصال آن به میلگردهای طولی ستون بعدی ممکن گردد. معمولاً طول میلگرد انتظار در ستون‌ها بین ۱ تا ۱.۴ متر است که برای ایجاد پیوند محکم میان میلگردها و انتقال مؤثر نیروها کافی است.

ارتفاع میلگرد انتظار در ستون‌ها

حداقل و حداکثر ارتفاع ستون‌ها بر اساس ضوابط طراحی سازه و مقررات شهرداری تعیین می‌شود. در طراحی ستون‌ها باید نسبت ارتفاع به قطر میلگرد و سایر استانداردها به دقت بررسی شود تا تناسب ابعاد حفظ شود. این رعایت در ابعاد اندازه میلگرد انتظار در ستون، ایمنی سازه و مقاومت ستون‌ها در برابر زلزله را بهبود می‌بخشد و دوام کلی سازه را افزایش می‌دهد.

کاربرد میلگرد انتظار در فونداسیون

فونداسیون، به‌عنوان پایه ساختمان، مسئولیت انتقال و توزیع بارهای وارد شده از قسمت‌های فوقانی مانند ستون‌ها و دیوارها را بر عهده دارد. در طراحی فونداسیون، میلگرد انتظار یکی از مهم‌ترین اجزا به شمار می‌آید که نیروها و گشتاورهای وارد بر سازه را به طور مؤثر منتقل و توزیع می‌کند. این میلگردها با کنترل نیروهای کششی و فشاری، پایداری و استحکام فونداسیون را تأمین می‌کنند.





میلگرد انتظار در دال‌ها و محاسبه طول و قطر آن

برای اتصال دال‌های بتنی یا بخش‌های دیگر به دال، می‌توان از میلگرد ریشه استفاده کرد. این نوع اتصال در ساخت کف ساختمان‌ها و سازه‌های مختلف از جمله روسازی مسیرهای حمل و نقل کاربرد دارد. طبق استاندارد ACI 302.1R، طول و قطر میلگرد انتظار در دال‌ها به ضخامت دال بستگی دارد. باید توجه داشت که طول بسیار بلند الزامی نیست و تأثیر چندانی بر افزایش انتقال بار ندارد، اما طول بسیار کوتاه ممکن است تنش‌ها را در درزها متمرکز کرده و منجر به ترک‌خوردگی بتن شود.

در کل، میلگرد ریشه همچون یک مفصل حیاتی در ساخت سازه‌های بتنی عمل می‌کند و نقش مهمی در استحکام و یکپارچگی ساختمان دارد. امیدواریم که این اطلاعات مفید بوده و اگر سؤالی دارید، می‌توانید آن را با ما در میان بگذارید.





جمع‌بندی

میلگرد انتظار، یا همان میلگرد ریشه، جزء حیاتی در سازه‌های بتنی محسوب می‌شود و نقش مهمی در اتصال و پیوند بخش‌های مختلف سازه ایفا می‌کند. این میلگردها با انتقال نیروهای کششی و فشاری میان اجزای سازه، از جمله فونداسیون، ستون‌ها، دیوارها و دال‌ها، به افزایش استحکام و دوام ساختمان کمک می‌کنند. از کاربردهای میلگرد انتظار می‌توان به ساخت پل‌ها، اتصال دال‌ها به یکدیگر و تقویت ستون‌های چندطبقه اشاره کرد.

طراحی و اجرای مناسب میلگردهای انتظار طبق استانداردها، مانند رعایت طول و خم میلگرد، اهمیت زیادی دارد تا استحکام و پایداری لازم در سازه تامین شود.

سوالات متداول

1-      میلگرد انتظار چیست و چه کاربردی دارد؟

میلگرد انتظار، یا میلگرد ریشه، برای اتصال اجزای مختلف سازه مانند ستون‌ها و فونداسیون استفاده می‌شود و نقش مهمی در انتقال نیروهای کششی و فشاری دارد.

2-      حداقل طول میلگرد انتظار در ستون‌ها چقدر است؟

طول میلگرد انتظار معمولاً بین ۱ تا ۱.۴ متر است تا امکان اتصال مناسب با میلگردهای طولی ستون فراهم شود.

3-      چه نوع قلابی برای میلگرد انتظار استفاده می‌شود؟

برای ایجاد مهار کششی، قلاب استاندارد با خمش ۹۰ درجه در انتهای میلگرد انتظار طراحی می‌شود که حداقل طول آن باید ۱۵ سانتی‌متر یا هشت برابر قطر میلگرد باشد.

4-      چگونه طول و قطر میلگرد انتظار در دال‌ها محاسبه می‌شود؟

طول و قطر میلگرد انتظار در دال‌ها به ضخامت دال بستگی دارد و باید به گونه‌ای انتخاب شود که انتقال بارها به‌خوبی انجام گیرد.

5-      چرا میلگرد انتظار در فونداسیون اهمیت دارد؟

میلگرد انتظار در فونداسیون به توزیع بارهای وارد شده از اجزای فوقانی سازه کمک می‌کند و از ایجاد ضعف و ترک‌خوردگی در اتصالات جلوگیری می‌نماید.
