محاسبه مقدار میلگرد حرارتی در سقف
نغمه
انتشار:
1403/07/29
بروزرسانی:
1404/03/17

محاسبه مقدار میلگرد حرارتی در سقف یکی از گامهای کلیدی در ساخت سازههای بتنی مقاوم و بادوام است. میلگردهای حرارتی بهعنوان عنصری حیاتی، از ترکخوردگیهای ناشی از تغییرات دمایی در بتن جلوگیری میکنند و به افزایش طول عمر سازه کمک میکنند. باتوجهبه اهمیت اقتصادی این میلگردها، آگاهی از قیمت میلگرد به مهندسان کمک کند تا در کنار محاسبات فنی، هزینههای پروژه را بهینهسازی کنند. در این مقاله به بررسی نحوه محاسبه میلگرد حرارتی در سقف و عوامل مؤثر بر تعیین مقدار آن پرداخته خواهد شد تا شما را در تصمیمگیری آگاهانهتر یاری کنیم.
میلگرد حرارتی چیست؟
میلگرد حرارتی نوعی میلگرد است که در سازههای بتنی بهویژه در سقفها و دیوارها برای جلوگیری از ترکخوردگی ناشی از تغییرات دما مورداستفاده قرار میگیرد. بتن به دلیل ویژگیهای فیزیکیاش در مواجهه با تغییرات دما (انقباض و انبساط) دچار تنشهای داخلی میشود. این تنشها میتوانند بهمرورزمان باعث ترکخوردگی سطح بتن شوند. میلگرد حرارتی بهعنوان یک تقویتکننده، این تنشهای حرارتی را کاهش داده و از ایجاد ترک جلوگیری میکند. در واقع، میلگرد حرارتی از تداخل و آسیبهای ناشی از تغییرات حرارتی جلوگیری میکند و به سازه استحکام بیشتری میبخشد.
این میلگردها معمولاً در شبکههای افقی و در بالای سقف یا دال بتنی قرار میگیرند و به توزیع یکنواخت تنشها کمک میکنند. استفاده صحیح از میلگردهای حرارتی علاوه بر کاهش احتمال ترکخوردگی، به افزایش عمر مفید سازه نیز کمک میکند. در سازههای مدرن، میلگردهای حرارتی به دلیل تأثیر قابلتوجه در پایداری و دوام سازه، به یکی از الزامات طراحی و ساخت بتن مسلح تبدیل شدهاند.
محاسبه میلگرد حرارتی سقف: اهمیت و روشها
یکی از مهمترین دلایلی که مهندسان به محاسبه میلگرد حرارتی سقف میپردازند، تعیین دقیق تعداد و فاصله میلگردهایی است که باید در ساختار سقف تیرچهبلوک به کار برود. این میلگردها در قسمت یکسوم بالایی دال بتنی و بهصورت عمود بر تیرچهها و در دو جهت متقاطع (چپ و راست) قرار داده میشوند. وظیفه اصلی میلگردهای حرارتی، جلوگیری از ایجاد ترکهای ناشی از تغییرات دمایی در بتن و افزایش پایداری سازه است. دال بتنی که بخشی از سازه محسوب میشود، بارهای عمودی را تحمل کرده و به کمک میلگردهای حرارتی از بروز آسیبهای احتمالی جلوگیری میکند.
روش محاسبه میلگرد حرارتی سقف
برای محاسبه میلگرد حرارتی سقف، میتوان فاصله بین میلگردها را بهعنوان معیار اصلی در نظر گرفت. این فاصله نباید بیشتر از ۵۰ سانتیمتر باشد یا از ۵ برابر ضخامت دال تجاوز کند. در پروژههای ساختمانی کوچک، فاصله مناسب برای قرارگیری میلگردهای حرارتی حدود ۲۵ سانتیمتر در نظر گرفته میشود که یک گزینه بهینه و استاندارد محسوب میشود.
البته برای محاسبه مقدار میلگرد حرارتی در سقف تیرچه بلوک، باید نکاتی کلیدی را در نظر گرفت. مهندسان باتکیهبر اصول و ضوابط حاکم بر استفاده از میلگرد، تصمیمگیریهای نهایی را درباره نوع، تعداد و فاصله میلگردها انجام میدهند. در این بخش به بررسی چند معیار مهم برای محاسبه میلگرد حرارتی سقف پرداختهایم:
1. نوع میلگرد
در انتخاب نوع میلگرد برای سقفهای حرارتی، نیازی به استفاده از میلگردهای آجدار نیست. به دلیل اینکه میلگرد حرارتی بیشتر برای جلوگیری از ترکهای حرارتی و نه برای تحمل نیروهای کششی به کار میرود، میلگردهای ساده انتخاب مناسبی هستند. استفاده از میلگردهای ساده نهتنها کارایی لازم را دارد، بلکه از نظر اقتصادی نیز بهصرفهتر است.
2. سایز میلگرد
از عوامل مهم در محاسبه میلگرد حرارتی، اندازه یا قطر میلگردها است. برای میلگردهای حرارتی، قطرهای رایج بین 5 تا 6 میلیمتر است. البته این مقدار بسته به نوع پروژه و محاسبات دقیق مهندسان ممکن است تغییر کند. قطر میلگرد تأثیر مستقیمی بر ظرفیت مقاومتی و توزیع بار در سقف دارد.
3. فاصله بین میلگردها
فاصله میلگردهای حرارتی از یکدیگر نیز یکی دیگر از عوامل کلیدی است. بر اساس استانداردها، فاصله میلگردها نباید از 50 سانتیمتر یا 5 برابر ضخامت دال بتنی بیشتر باشد. در پروژههای ساختمانی کوچک، فاصله ایدهآل بین میلگردها حدود 25 سانتیمتر است. تنظیم دقیق این فاصله برای توزیع مناسب نیروهای حرارتی در سطح سقف اهمیت دارد.
4. وزن میلگرد
در ادامه، محاسبه وزن کل میلگردهای مورد نیاز انجام میشود. برای این کار، ابتدا نوع و اندازه میلگردها، ضخامت دال بتنی و فاصله بین میلگردها تعیین میشود. سپس با استفاده از اطلاعات مربوط به استانداردهای وزن و بارهای وارد بر سقف، وزن کل میلگردهای حرارتی محاسبه میگردد. مهندسان از این طریق اطمینان حاصل میکنند که وزن سقف و میلگردها با استانداردهای ایمنی سازگار باشد و در صورت نیاز، تنظیمات لازم در قطر و تعداد میلگردها انجام میشود.

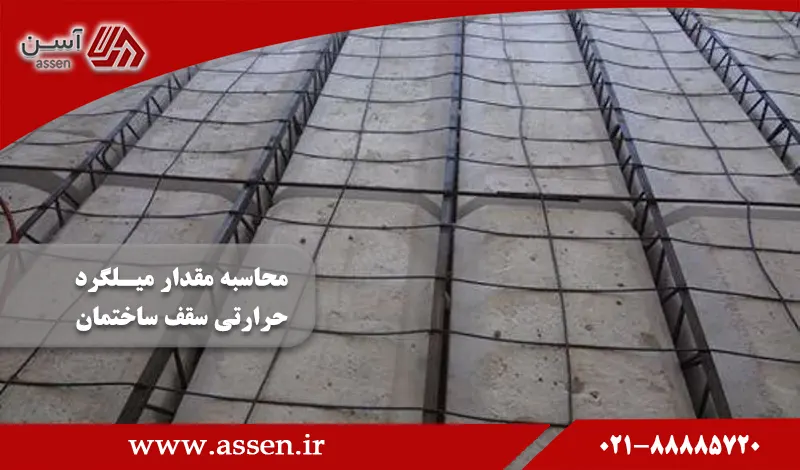

نحوه بستن میلگرد حرارتی در سقف
میلگردهای حرارتی هیچگاه بصورت مستقیم در بتن بکار نمی روند و در واقع به عنوان تکمیل کننده میلگردهای اصلی استفاده می شوند. این نوع میلگرد بصورت چپ و راست در دو جهت و بصورت عمودی بر تیرهای سقف نصب می شوند. ساختار این میلگردها بصورت شبکه های منظم و بصورت مش بندی و با فاصله 25 سانتی متری از یکدیگر توسط سیم مفتول یا جوشکاری سرد استفاده می شود. در آخر نیز بتن ریزی صورت می گیرد. مناسب ترین محل جهت استقرار میلگرد حرارتی در یک سوم بالای ضخامت دال بتنی است.
جمعبندی محاسبات مقدار میلگرد حرارتی
برای محاسبه دقیق میلگرد حرارتی در سقف، ابتدا نیازمندیهای حرارتی سقف باید مشخص شود. این نیازمندیها با استفاده از ضرایب انتقال حرارت و کارایی سیستم تهویه در هر مترمربع از سقف تعیین میشود. سپس با درنظرگرفتن مقاومت میلگردها، بارهای توزیعشده و ابعاد سقف، مهندسان قطر و تعداد میلگردهای لازم را محاسبه میکنند. در نهایت، با احتساب تمامی این پارامترها، تعداد کل میلگردهای مورد نیاز برای پوشش سقف تعیین میشود.
این محاسبات اهمیت بسیار زیادی در ایمنی و دوام سازه دارند و تأثیر مستقیمی بر جلوگیری از ترکخوردگیهای حرارتی و افزایش عمر مفید سازه خواهند داشت. باتوجهبه نقش حیاتی میلگرد حرارتی در سازههای بتنی، این مرحله از طراحی و اجرا باید با دقت و توجه کامل انجام شود تا ساختاری مقاوم و ایمن ایجاد گردد.
دلیل استفاده از میلگرد حرارتی در سقف
در سقفهای ساختمانی، بهویژه سقفهای تیرچه بلوکی، یکی از مشکلات رایج ترکخوردگی ناشی از تغییرات دمایی و فشارهای وارده است. در این نوع سقفها، تجمع گرما در بتن باعث میشود که میلگردها تحت تأثیر دما دچار انبساط شوند. این انبساط، در نهایت منجر به فشار بر سطح بتن و شکستهشدن آن میشود. با استفاده از میلگرد حرارتی، این مشکل بهطور مؤثری رفع میشود. میلگردهای حرارتی باعث میشوند که دما و تغییرات آن بهطور یکنواخت در تمام سطح بتن پخش شود و از انقباض یا انبساط بیش از حد جلوگیری کند.
میلگردهای حرارتی در حقیقت مانند یک سیستم حفاظتی در برابر آسیبهای ناشی از دما عمل میکنند. این میلگردها در بتن بهطور یکپارچه قرار میگیرند و بهگونهای طراحی میشوند که مانع از ایجاد ترکهای گسترده و جدی در سازه میشوند.
میلگرد حرارتی بهویژه در سازههایی که تحت تأثیر شرایط محیطی مختلف قرار دارند، اهمیت ویژهای دارد. بهعنوان مثال، در مناطقی که دما بهطور مداوم تغییر میکند یا در فصول مختلف سال، میزان رطوبت و دما نوسانات زیادی دارند.
مزایای استفاده از میلگرد حرارتی در سقف
استفاده از میلگرد حرارتی در سقفهای بتنی یکی از مهمترین اقداماتی است که به بهبود دوام و عملکرد سازهها کمک میکند. میلگردهای حرارتی نقش بسیار مهمی در جلوگیری از بروز مشکلات ناشی از تغییرات دمایی و تأثیرات آن بر بتن دارند. در زیر به مهمترین مزایای استفاده از میلگرد حرارتی در سقف پرداخته میشود:
1. جلوگیری از ترکخوردگی ناشی از تغییرات دما
تغییرات دما باعث انبساط و انقباض بتن میشود. این تنشهای حرارتی اگر کنترل نشوند، میتوانند منجر به ترکخوردگی سطح بتن شوند. میلگردهای حرارتی با توزیع تنشها و کاهش تأثیر این تغییرات، از ترکخوردگیهای زودهنگام در سقف جلوگیری میکنند. این خاصیت بهویژه در مناطق با تغییرات دمایی شدید، بسیار حائز اهمیت است.
2. افزایش طول عمر و دوام سازه
میلگردهای حرارتی به طور مؤثری عمر سازه را افزایش میدهند. با کاهش خطر ترکهای ناشی از حرارت و جلوگیری از آسیبهای سطحی، سازهها مقاومت بیشتری در برابر تخریبهای محیطی پیدا میکنند. این امر به کاهش هزینههای نگهداری و تعمیرات در بلندمدت کمک میکند و عمر مفید سازه را به طور قابلتوجهی افزایش میدهد.
3. توزیع یکنواخت بار و تنشها
میلگردهای حرارتی در سقف به طور یکنواخت بارهای وارد شده بر سازه را توزیع میکنند. این توزیع یکنواخت باعث میشود تا فشارهای متمرکز بر نقاط خاصی از سقف کاهش یابد و از بروز شکستهای موضعی جلوگیری شود. این ویژگی برای سازههایی که تحت بارهای سنگین یا لرزههای ناگهانی قرار میگیرند، اهمیت ویژهای دارد.
4. افزایش ایمنی سازه
باتوجهبه اینکه میلگردهای حرارتی از بروز ترکهای حرارتی جلوگیری میکنند، سازهها در برابر تنشهای وارده ایمنتر میشوند. این امر باعث کاهش خطرات ناشی از ضعف سازهای و ریزشهای ناگهانی میشود. استفاده از میلگردهای حرارتی در سقفها یک اقدام پیشگیرانه برای افزایش ایمنی و پایداری سازه است.
5. کاهش هزینههای تعمیر و نگهداری
میلگرد حرارتی به کاهش ترکخوردگیهای زودهنگام در سقف کمک میکند و باعث افزایش مقاومت سازه در برابر تغییرات دما و شرایط محیطی میشود. بهاینترتیب، نیاز به تعمیرات و ترمیمهای مکرر کاهش مییابد و هزینههای مرتبط با نگهداری سازهها به طور قابلتوجهی کاهش پیدا میکند.
در مجموع، استفاده از میلگردهای حرارتی یکی از روشهای کارآمد برای بهبود عملکرد و افزایش دوام سازههای بتنی است که در عین کاهش هزینههای بلندمدت، ایمنی و استحکام سازهها را تضمین میکند.
جمعبندی
استفاده از میلگرد حرارتی در سقف باعث جلوگیری از ترکخوردگیهای ناشی از تغییرات دمایی، پایداری و ایمنی سقفها میشود. از مهمترین مزایای میلگردهای حرارتی میتوان به توزیع یکنواخت تنشها، کاهش هزینههای تعمیر و نگهداری، و افزایش طول عمر سازه اشاره کرد. با محاسبه مقدار میلگردهای حرارتی در سقف، میتوان سازهای ایمنتر، بادوامتر و اقتصادیتر ساخت که در برابر عوامل محیطی و تنشهای حرارتی مقاومتر باشد.
