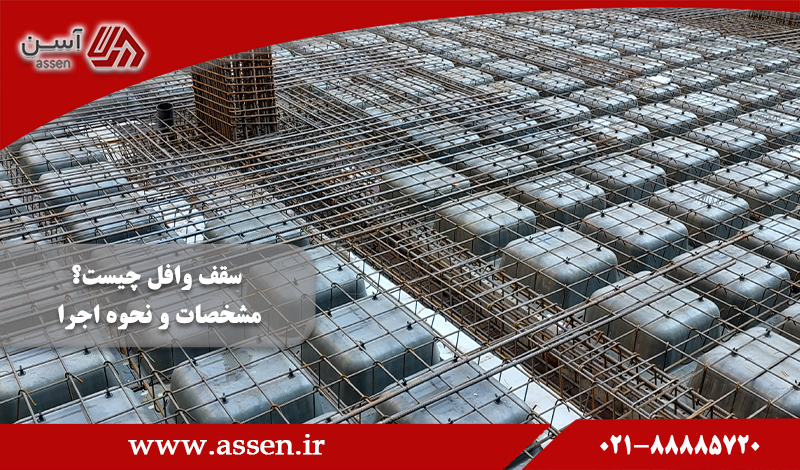

category image:  سقف وافل چیست + مشخصات و نحوه اجرا | مجله آسن

وافل یک نوع سقف امروزی سبک وزن و مقرون‌به‌صرفه است و یک فناوری مدرن و همه‌کاره در ساخت‌وساز‌های امروزی بشمار می‌رود. از مشخصات سقف وافل می‌توان به ظاهر متفاوت آن و وزن بسیار پایین که در نهایت منجر به پایین آمدن وزن کل سقف می‌شود اشاره نمود. از طرفی هزینه سقف وافل نسبت به تیرچه پایین‌تر است و ترکیب بتن و میلگرد باعث شده به عنوان بهترین سقف فلزی از آن یاد ‌شود.

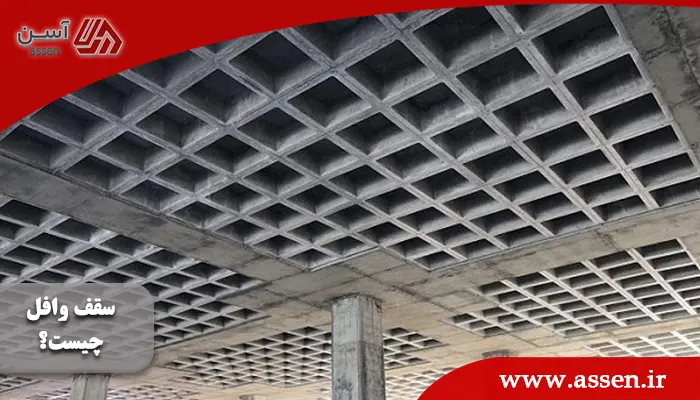

سقف وافل چیست؟

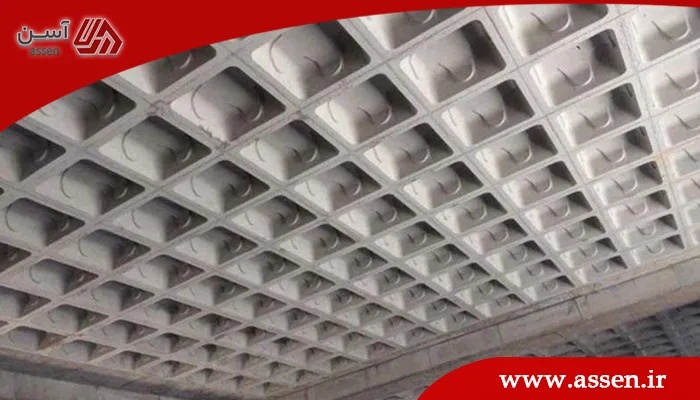

سقف وافل (Waffle roof) متشکل از پنل‌هایی در ابعاد مشخص به نام وافل است. وافل یک عضو پیش ساخته شبکه‌ای شکل و دارای وزن بسیار پایینی است و برای اجرای آن تمهیدات خاص و چهارچوب پیچیده‌ای وجود ندارد اما باید زیر نظر متخصص ساخته شود.

ظاهر وافل به گونه‌ای طراحی شده که پس از اجرای سقف دیگر نیازی به کار و خرج روی سقف نیست و همین مسأله تا حدود ۳۰ درصد از هزینه‌های زیبایی و... می­کاهد. به عنوان مثال، چنانچه از تیرچه در اجرای سقف استفاده کنید اگر سقف به طور پیش فرض به سه کامیون تیر نیاز داشته باشد، وقتی در حال اجرای سقف وافل هستید این منبع به یک کامیون کاهش می‌باید!

همین مسأله یعنی استفاده کمتر از مصالح ساختمانی به خصوص بکارگیری مقاطع فولادی در ساختمان سازی به طرز چشمگیری باعث پایین آمدن هزینه‌های اجرایی می‌شود. باتوجه به قیمت میلگرد می‌توان گفت این ویژگی مثبت برای سازندگان وسوسه برانگیز است! برای اجرای سقف وافل خرید میلگرد هیربد یا میلگردهای باکیفیت از برندهای خوشنام پیشنهاد می‌شود. کنار هم قرار گرفتن میلگرد و بتن نشان‌دهنده استحکام بالای این نوع سقف است.

 فناوری سقف وافل به دلیل مقرون‌به‌صرفه بودن برای سال‌های زیادی در اغلب کشور‌ها به ویژه کنیا و اسرائیل مورد توجه بوده است.

نکته حائز اهمیت دیگر، سرعت اجرای بالای سقف وافل است. این نوع سقف در مدت زمان بسیار کوتاهی عملیاتی می‌شود از طرفی زیبایی ظاهری وافل زبانزد شده است.

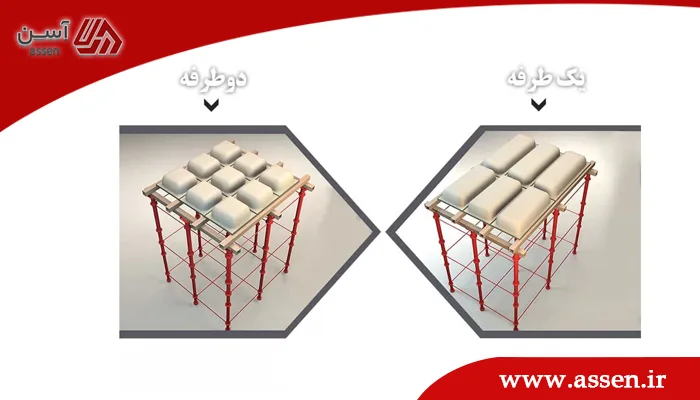

انواع سقف وافل

سقف وافل در دو نوع سقف وافل یک طرفه و دو طرفه اجرایی می‌شود و اینکه در چه سازه‌ای کدام اجرا شود به ارتفاع و اندازه دهانه ساختمان بستگی دارد. چنانچه دهانه سازه بزرگتر از ۹ متر باشد از سقف دوطرفه و اگر کمتر از این اندازه بود از سقف یکطرفه بهره گرفته می‌شود.


سقف وافل دوطرفه

برای سازه‌هایی با دهانه بزرگ مناسب است که نسبت دهانه و عرض آن‌ها کمتر از ۲ متر باشد چنانچه طول دهانه بیشتر از ۹ متر بود سقف وافل دو طرفه اجرایی می‌شود. تفاوت دیگر سقف وافل یکطرفه و دوطرفه در شکل ظاهری پنل‌ها است چراکه قالب وافل دو طرفه مربعی شکل است.

سقف وافل یک طرفه

وافل یکطرفه برای سازه‌هایی با دهانه کمتر از ۹ متر پیشنهاد می‌شود و قالب‌های آن مستطیلی شکل هستند.

مراحل اجرای سقف وافل

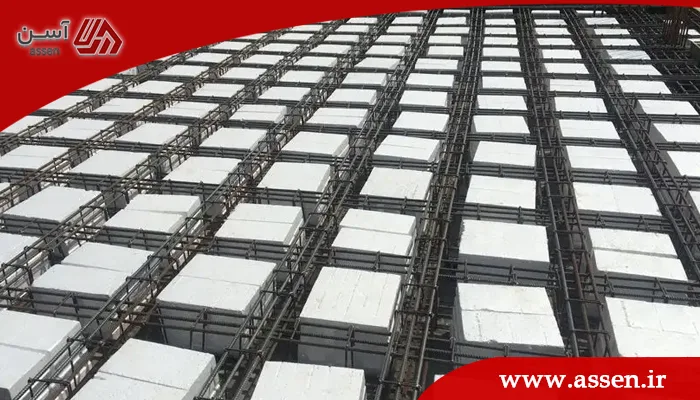

در روش ساخت سقف وافل حتماً باید با درنظر گرفتن ضوابط ساختمانی زیر نظر متخصص اجرا شود در غیراینصورت خسارات وارده جبران ناپذیر است. به طور مختصر، در اولین گام زیرسازی انجام می‌شود به این شکل که عملیات شمع‌بندی انجام می‌شود در سازه‌هایی با سقف مرتفع از اسکافولد استفاده می‌شود. در گام بعدی از روش ساخت سقف وافل قالب‌های سقف مطابق با طراحی که از قبل انجام شده، چیده می‌شوند. این قالب‌ها براساس اینکه سقف وافل یکطرفه است یا دو طرفه می‌توانند مستطیلی یا مربعی شکل باشند.  سومین مرحله از روش ساخت سقف وافل، نوبت به آرماتور‌بندی می‌رسد که مثل روش اجرایی سایر سقف‌ها است در ابتدا آرماتور‌های طولی پیاده‌سازی می‌شوند سپس آرماتور‌های عرضی تعبیه خواهند شد پس از آن بتن‌ریزی آغاز می‌شود و سپس قالب‌های مربوطه از جایگاه خود برداشته می‌شوند.

درباره آرماتوربندی بیشتر بخوانید

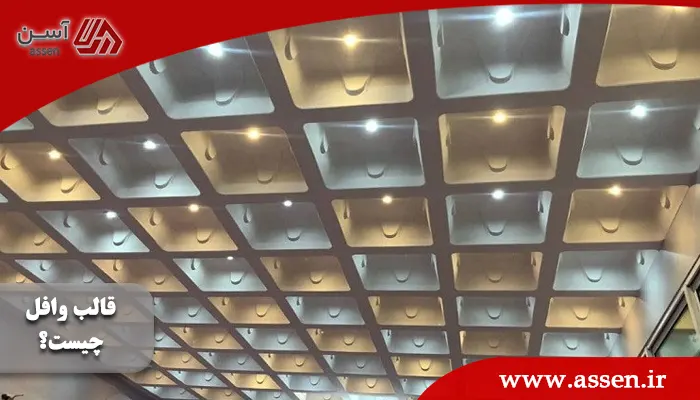

قالب وافل چیست؟

قالب وافل یک عضو در روند اجرایی این نوع سقف است که جنس آن پلاستیک با پلی پروپلین می‌باشد. قالب‌های وافل اشکال متنوعی دارند به عنوان مثال قالب سقف وافل یکطرفه مستطیلی و قالب سقف وافل دو طرفه مربعی شکل است. بعد از اجرای سقف و اتمام فرایند بتن‌ریزی، قالب‌ها جدا می‌شوند و این امر در کاهش وزن کل سقف تأثیرگذار است بنابراین می‌توان گفت قالب وافل موقتی است تعداد قالب‌های مورد استفاده و اندازه و ارتفاع آن به ارتفاع سقف ارتباط مستقیم دارد.

ضوابط اجرای سقف وافل چیست؟

·         در ساخت ساختمان‌هایی که نیاز به سقف مرتفع دارند از دال‌هایی با دهانه‌های بزرگ‌تر استفاده می‌شود.

·         از دال معمولی نمی‌توان برای ساختمان‌های مرتفع استفاده کرد.

·         اسلب وافل گزینه مناسبی برای سازه‌هایی با دهانه‌های بزرگ است.

·         اسلب وافل به جای اسلب سنتی پیشنهاد می‌شود.

·         دال وافل در برابر دال سنتی نازک‌تر است.

·         از میلگرد جهت تقویت و مستحکم‌سازی استفاده شود.

·         آرماتور به صورت مش یا میله جدا کنار وافل قرار می‌گیرد.

·         تیر‌های کوچک و تیر‌های افقی بزرگ به شکل شبکه کنار هم نصب می‌شوند تا مقاومت بالاتری ایجاد شود.

مزایا و معایب سقف وافل

انواع سقف وافل را می‌توان در اندازه و ابعاد مختلف تهیه کرد این نوع سقف قابلیت اجرایی در سقف خانه‌های طبقاتی، هتل، مدارس، بیمارستان، ساختمان‌های تجاری، آپارتمان، ورزشگاه‌ها و... را دارد. طراحی ظاهری بلوک‌های وافل به گونه‌ای است که منجر به توزیع بار وارده در سرتاسر سقف می‌شود.

سقف وافل از استحکام خوبی برخوردار است به شرطی که درست و اصولی اجرا شود. عضو وافل پیش ساخته است اما فرایند تولید آن کمی زمانبر است. از دیگر مزیت‌های سقف وافل می‌توان به زیبایی ظاهری و پایین بودن قیمت تمام شده سقف نسبت به سایر روش‌ها اشاره کرد.


برای اجرای سقف وافل به قالب اختصاصی نیاز است. تعمیر و نگهداری این نوع سقف نیازمند شرایط ویژه‌ای است و حتماً باید تحت نظارت صورت گیرد.


مزایای سقف وافل

به طور مختصر در مورد مزایای سقف وافل این چنین می‌توان گفت:

  •          زمان اجرای عملیات ساخت سقف وافل سریع است.
  •          پایداری و استحکام بالایی دارد.
  •          برای اجرای سقف وافل به ستون‌های کمتری نیاز است.
  •          وافل در مقایسه با سایر صفحات، تحمل وزن بالایی دارد.
  •          از نظر ظاهری جذابیت دارند.
  •         امکان اجرای تاسیساتی چون لوله کشی، برق، تهویه، روشنایی و... در کنار سقف وافل میسر است.


معایب سقف وافل

  •          قالب‌بندی سقف وافل اختصاصی است.
  •          تعمیر و نگهداری سقف وافل نسبت به سایر روش‌ها پیچیده‌تر است.
  •          اجرای سقف وافل باید زیر نظر مهندس متخصص صورت گیرد.


نکات مهم در طراحی سقف وافل

  •          عرض صفحات وافل عموماً بین ۱۰۰ تا ۲۰۰ میلی‌متر متغیر است پس در طراحی باید ابعاد دقیق صفحات را در نظر گرفت.
  •          زمان طراحی باید در نظر داشت که عمق پنل وافل می‌تواند بین ۳۰۰ تا ۶۰۰ میلی‌متر باشد و به این اندازه محدود است.
  •          فضای کل جهت اجرای سقف وافل باید در نظر گرفته شود و سپس براساس ابعاد، طراحی سقف وافل انجام شود.
  •          ضخامت وافل از ۸۰ تا ۱۰۰ میلی‌متر متغیر است.


سقف وافل بهتر است یا سقف تیرچه بلوک؟

همانطور که اشاره شد سقف وافل وزن بسیار پایین‌تری نسبت به سایر روش‌ها دارد از سویی مصالح ساختمانی مورد نیاز در این روش کمتر است و ویژگی بسیار مهم آن این است که وزن بار‌های مرده و زنده وارده را به طور یکنواخت در کل سقف توزیع می‌کند پس از نظر عملکرد و وزن و البته ظاهر می‌توان روش مدرن سقف وافل را ترجیح داد البته باید موقعیت جرافیایی و شرایط اقلیمی و آب و هوایی منطقه را نیز در نظر گرفت چرا که هر نوع سقف مزایا و معایب خاص خود را دارد.



جمع‌بندی

سقف وافل یک فناوری مدرن و امروزی، مقرون به صرفه و البته همه کاره است. سقف وافل در دو نوع یکطرفه و دو طرفه اجرا می‌شود و تصمیم بر پیاده‌سازی نوع سقف به دهانه سازه بستگی دارد. این نوع سقف ظاهری زیبا دارد و بعد از اجرای سقف وافل متوجه می‌شوید که ظاهر آن طوری طراحی شده که دیگر نیازی به کار روی سقف نیست همین می‌تواند در هزینه‌های اجرایی تأثیرگذار باشد.




سؤالات متداول



1.                     چرا سقف وافل سبک وزن است؟

یکی از مهم‌ترین دلایلی که باعث پاین آمدن وزن سقف وافل می‌شود این است که قالب آن موقتی است.

2.                     انواع سقف وافل کدام است؟

سقف وافل در نوع نوع یکطرفه و دوطرفه اجرایی می‌شود وافل دوطرفه برای سازه‌هایی با دهانه بزرگ مناسب است.

3.                     قالب سقف وافل یک‌طرفه با دوطرفه چه تفاوتی دارد؟

تفاوت آن‌ها در ابعاد و شکل ظاهری است. قالب یکطرفه مستطیلی شکل و قالب دوطرفه مربعی شکل است.

4.                     سقف وافل بهتر است یا سقف تیرچه بلوک؟

هر دو سقف مزیت‌های خاص خودشان را دارند اما از نظر هزینه و وزن و زیبایی‌شناختی، سقف وافل برتری دارد.
