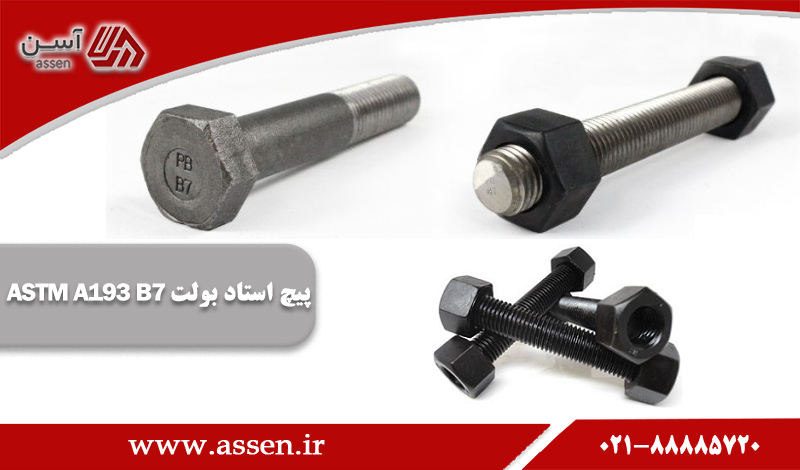

پیچ استاد بولت ASTM A193 B7

پیچ استاد بولت  ASTM A193 B7

استاد بولت (STUD BOLTS) پیچی است که تمام آن رزوه شده می باشد و کار آن مهار کردن قطعه هایی است که می بایست از ۲ طرف محکم شوند. برای بستن قطعات با استاد بولت  از مهره های شش گوش استفاده می شود.

پیچ استاد بولت ASTM A193 B7 بیشترین کاربرد را در صنایع نفتی و گازی، سیمان، ساختمان و یا خودرو سازی، معدن و تولید انواع ماشین آلات دارد و در انواع و سایزهای مختلف قابل تولید می باشد.

پیچ استاد بولت ASTM A193 B7



مشخصات استاندارد پیچ استاد بولت ASTM A193 B7

پیچ استاد بولت ASTM A193 B7 با متریالی مطابق با همین استاندارد، برای کاربرد در دماهای متوسط و بالای کاری است. این استاد بولت ها یک فولاد حرارت دیده (سختکاری شده) بر پایه ی کروم و مولیبدن می باشند که برای دماهای بالاتر از ۴۵۰ درجه سانتیگراد (۸۴۰ درجه فارنهایت) به کار میرود.

این فولادها به وسیله کوره قوس الکتریکی به طور مداوم ریخته گری شده و سپس عملیات حرارتی می شود تا به صورت میلگرد براق درآید.

رنج سایز استاد بولت ها از ۸ میلیمتر الی ۴ اینچ برای گرید B7 می باشد و نیز قطر ۱۱۰ میلیمتر تا ۱۳۰ میلیمتر برای گرید B7 موجود می باشند.

این پیچ ها بر اساس نوع رزوه  به دو دسته میلی متری و یا اینچی تقسیم بندی می شوند.رزوه های اینچی بر طبق استاندارد ASME B1.1 قابل دسترس هستند. بیشترین مدل رزوه که  در این پیچ استفاده می شود شکل متقارن V و زاویه ۶۰ درجه می باشد.

جنس پیچ استاد بولت ASTM A193 B7

همچنین جنس استاد بولت ها از فولاد ساده کربنی و یا فولاد های آلیاژی با گرید هایی همچون B5,B6,B7,B16,L7,L7M و استنلس استیل با گرید های B8M و B8 می باشد.در گرید ۷ این پیچ دارای دو زیر شاخه و در کلاس ۸ دارای شاخه های مختلفی می باشد.

برای محاسبه طول پیچ استاد بولت ASTM A193 B7، از ابتدای اولین دنده تا انتهای آخرین دنده اندازه گرفته می شود. در سیستم اینچی این پیچ، طول استاد بولت بر اساس استاندارد ASME B16.5 محاسبه گردیده و بر اساس سیستم متریک DIN 976 اندازه گرفته می شود.

 جهت استفاده از استاد بولت ها می بایست با توجه به محل استفاده و کارایی آن جنس مناسب آن را برای محل استفاده که می تواند گالوانیزه گرم، استیل و یا داکرومات باشد را انتخاب نماییم.



خصوصیات شیمیایی و فیزیکی پیچ استاد بولت ASTM A193 B7



مشخصات شمیایی

مولبییدن

کروم

سیلیس

گوگرد

فسفر

منگنز

کربن

%0.15-%0.25

%0.75-%1.25

%0.35-%0.15

%0.04

%0.04

0.65-1.10%

0.37-0.49%



مشخصات فیزیکی

سایز

استحکام کششی

استحکام تسلیم

ازیاد طول نسبی

RA%

Up to 1-2/5

125

105

16

50





گام و رزوه استاندارد پیچ استاد بولت ASTM A193 B7

در پیچ استاد بولت ASTM A193 B7 به رزوه های درشت و بزرگتر UNC و یا UNRC می گویند. این نوع رزوه کاربرد زیادی دارد و از آن استفاده گسترده ای می شود. برای متریال نرم و مواد کم مقاومت از این مدل از رزوه استفاده می شود.مثل آهن، مس، فولاد ضعیف و … .

همچنین برای آلیاژ های نرم تر مانند آلومینیوم نیز کاربرد دارد. این رزوه در شرایط بد قدرت تحمل بالایی دارد و باعث می شود سرعت مونتاژ را افزایش دهد.



نکته مهم

کیفیت پیچ و مهره ها ممکن است از مکانی به مکان دیگر متفاوت باشد و برای یافتن نوع مناسب پیچ و مهره باید مراقبت مناسب صورت گیرد. گزینه های ارزانتری ممکن است در دسترس باشد اما اطمینان حاصل کنید که کیفیت نادیده گرفته نمی شود زیرا در استحکام کلی دستگاهی که از آن استفاده می کند نقشی اساسی دارد.

ASME SA193 B7M یک نسخه اصلاح شده از B7 است که برای برنامه های کاربردی "سرویس ترش" (NACE MR0175) برای محیط های در معرض H2S (سولفید هیدروژن) استفاده می شود. این در فلنج ها، مخازن، شیرها، پمپ ها و غیره رایج است. B7M اغلب در دیگ ها، مخازن، دیگ ها، مبدل های حرارتی و سایر مخازن تحت فشار، به ویژه در صنعت نفت/گاز یافت می شود.
