جدول وزن نبشی تمام سایزها (بال مساوی و نامساوی)

نبشی یکی از مقاطع فولادی پرکاربرد بعد از میلگرد است که در صنعت ساختمان‌سازی نقش مهمی ایفا می‌کند. این مقطع فولادی به‌ویژه در فرآیند ساخت سازه‌های فلزی به‌کار می‌رود. نبشی‌ها به‌طور عمده در اتصال تیرآهن به بیم‌های باربر و ستون‌ها به صفحات در فونداسیون استفاده می‌شوند و بسته به نیاز پروژه، می‌توانند به‌صورت تکی یا مرکب در انواع اتصالات سازه‌ای به کار روند. یکی از مسائل مهم در انتخاب نبشی مناسب برای پروژه، محاسبه وزن دقیق آن است که می‌تواند به‌طور مستقیم بر هزینه‌های ساخت تأثیر بگذارد. برای این منظور، استفاده از جدول وزن نبشی و آگاهی از فرمول‌های دقیق برای محاسبه وزن انواع نبشی، امری ضروری است. در این مقاله، به‌طور کامل نحوه محاسبه وزن نبشی با استفاده از جدول وزنی و فرمول‌های مختلف برای انواع نبشی‌ها، مانند نبشی بال مساوی و بال نامساوی، مورد بررسی قرار می‌گیرد.

وزن انواع نبشی

نبشی‌ها به‌طور کلی در دو نوع بال مساوی و بال نامساوی تولید می‌شوند. این مقاطع در نقشه‌های سازه‌ای با علامت L نمایش داده می‌شوند و معمولاً به‌صورت تکی یا مرکب برای اتصالات مختلف به کار می‌روند. بسته به نوع نبشی، وزن آن تغییر می‌کند. برای تخمین دقیق‌تر وزن انواع نبشی‌ها، از جدول وزن نبشی استفاده می‌شود که شامل اطلاعاتی در مورد وزن مقاطع مختلف نبشی است.

نحوه محاسبه وزن نبشی با فرمول

در محاسبه وزن نبشی، فرمول‌های متفاوتی برای هر نوع نبشی (بال مساوی و نامساوی) وجود دارد. به‌طور کلی، برای محاسبه وزن نبشی، باید طول و ضخامت بال‌های نبشی را در نظر گرفت. در ادامه، فرمول‌های محاسبه وزن هرکدام از این دو نوع نبشی به تفصیل توضیح داده می‌شود.





فرمول محاسبه وزن نبشی بال مساوی

برای محاسبه وزن نبشی بال مساوی، فرمول خاصی وجود دارد که بسته به ابعاد آن می‌توانید وزن تقریبی را محاسبه کنید. با استفاده از فرمول‌های مربوطه، شما می‌توانید پیش از خرید، وزن نبشی را به‌صورت دقیق محاسبه کرده و قیمت آن را برآورد کنید.

۱۰۰۰ / [چگالی فولاد × طول بال × ۲ × ضخامت × طول شاخه] = وزن یک شاخه نبشی بال مساوی

فرمول محاسبه وزن نبشی بال نامساوی

فرمول محاسبه وزن نبشی بال نامساوی به‌طور کلی بر اساس طول، عرض و ضخامت بال‌ها به‌علاوه چگالی مواد مورد استفاده در تولید نبشی، محاسبه می‌شود. برای محاسبه وزن نبشی بال نامساوی، از فرمول زیر می‌توان استفاده کرد:

۱۰۰۰ / [چگالی فولاد × مجموع طول دو بال × ضخامت × طول شاخه] = وزن یک شاخه نبشی بال نامساوی

جدول وزن نبشی بال مساوی

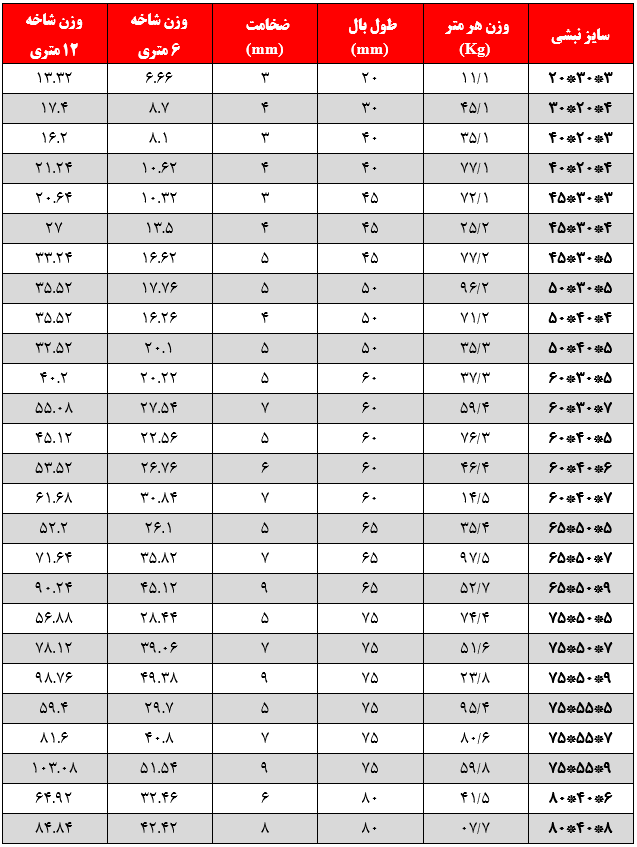

جدول وزن نبشی بال مساوی معمولاً شامل اطلاعاتی از جمله ابعاد، ضخامت، طول و وزن هر متر از نبشی می‌باشد. در ادامه یک نمونه از این جدول برای انواع نبشی بال مساوی آورده شده است:



جدول وزن انواع نبشی بال نامساوی

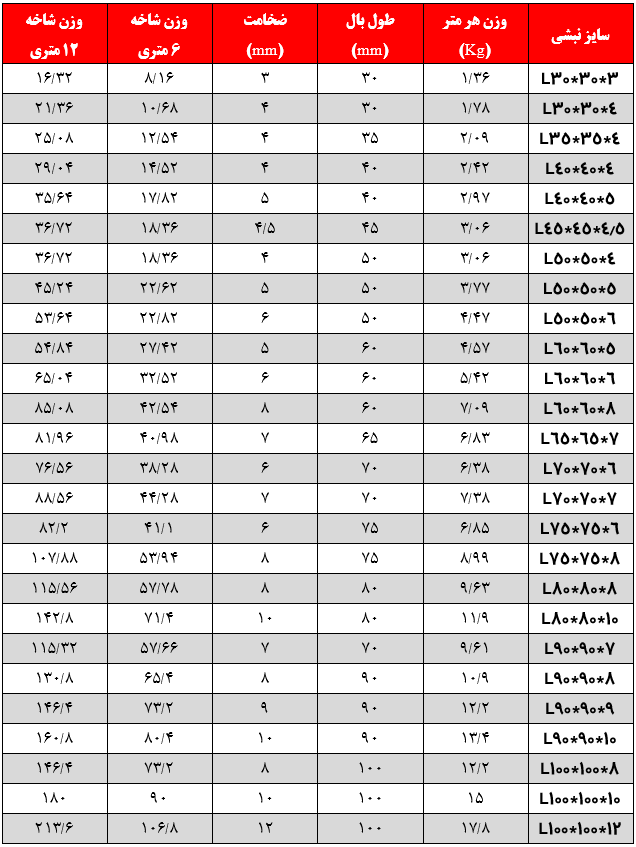

در جدول زیر اطلاعات وزنی انواع نبشی بال نامساوی را می‌توانید مشاهده کنید. این جدول به شما کمک می‌کند تا وزن هر متر از نبشی‌های بال نامساوی با توجه به ابعاد و ضخامت‌های مختلف را محاسبه کنید:







راهنمای استفاده از جدول وزن نبشی فولادی

پس از آشنایی کامل با مفهوم نبشی و کاربردهای آن در سازه‌های فلزی، یکی از موارد مهم برای انتخاب و خرید این محصول، نحوه استفاده صحیح از جدول وزن نبشی است. برای این منظور ابتدا باید بدانید که نحوه بیان ابعاد نبشی چگونه است.

به‌عنوان مثال، عبارت L1004 به نبشی بال مساوی با طول دو بال 100 میلی‌متر و ضخامت 4 میلی‌متر اشاره دارد. در مقابل، L6*8040 نشان‌دهنده یک نبشی بال نامساوی با بال‌هایی به طول 80 و 40 میلی‌متر و ضخامت 6 میلی‌متر است. در هنگام خرید این مقاطع فولادی، با کمک فرمول محاسبه وزن نبشی و یا تطبیق اطلاعات با جدول وزن نبشی می‌توانید به‌راحتی وزن آن را تخمین بزنید. برای مثال، در بازار ممکن است با نبشی ۴ روبرو شوید. این اصطلاح معمولاً به نبشی‌ای با ضخامت 4 میلی‌متر و طول بال 40 میلی‌متر اشاره دارد. در چنین شرایطی، به‌جای صرف زمان برای اندازه‌گیری، می‌توانید با کمک جدول یا محاسبه مساحت نبشی و استفاده از فرمول، وزن آن را برآورد کنید.

جدول اشتال نبشی و اهمیت آن در پروژه‌های عمرانی

جدول اشتال نبشی یکی از منابع بسیار مهم و کاربردی در مهندسی سازه و طراحی پروژه‌های عمرانی است. این جدول شامل اطلاعات کامل و دقیقی از انواع نبشی‌ها، از جمله ابعاد، وزن هر متر، شعاع خمیدگی، و سایر ویژگی‌های فنی این مقاطع فولادی می‌باشد. مهندسان و طراحان سازه با استفاده از این جدول می‌توانند محاسبات خود را با دقت بیشتری انجام دهند و انتخاب مناسب‌تری برای انواع اتصالات سازه‌ای داشته باشند. در جدول اشتال، مشخصات مربوط به نبشی‌های بال مساوی و بال نامساوی به‌صورت جداگانه درج شده‌اند. اطلاعاتی همچون طول بال‌ها، ضخامت، شعاع داخلی خم، سطح مقطع و حتی ممان اینرسی، باعث می‌شود تا سازنده بتواند بهترین گزینه را با توجه به نیاز پروژه خود انتخاب کند. این داده‌ها همچنین برای محاسبه وزن نبشی بر اساس طول شاخه مورد نظر بسیار حیاتی هستند. علاوه‌بر کمک در طراحی، جدول اشتال نبشی ابزار دقیقی برای تخمین هزینه‌ها نیز فراهم می‌کند. به‌عنوان مثال، زمانی که قصد خرید مقاطع فولادی را دارید، با مراجعه به جدول اشتال و بررسی وزن دقیق هر نوع نبشی، می‌توانید هزینه‌ها را با دقت بیشتری برآورد کرد.









معرفی جدول وزنی نبشی سبک و سنگین

همانطور که گفتیم روشهای مختلفی برای محاسبه وزن نبشی، پیش‌روی شماست.  این روش‌ها به شما کمک می‌کنند تا بر اساس ابعاد، ضخامت و طول شاخه، وزن تقریبی محصول را محاسبه کرده و تصمیم‌گیری دقیق‌تری برای خرید داشته باشید. البته لازم به یادآوری است که برای به‌دست آوردن وزن دقیق، استفاده از باسکول ضروری است. از دیگر عوامل تأثیرگذار در وزن، نوع نبشی است. محاسبه مساحت نبشی، قدم مهمی در مسیر تعیین وزن می‌باشد. شما باید با استفاده از ابعاد اعلام‌شده، سطح مقطع نبشی را به‌دست آورید و سپس آن را در چگالی ضرب کنید. این محاسبه دقیق با استفاده از فرمول محاسبه وزن نبشی ممکن می‌شود. پس از آن، می‌توانید نتایج به‌دست آمده را با داده‌های موجود در جدول وزن نبشی تطبیق دهید.

جدول وزن نبشی سبک

نبشی‌های سبک با استاندارد ملی ایران یا استاندارد روسی تولید می‌شوند و به دلیل ضخامت کمتر، وزن پایین‌تری دارند. این نبشی‌ها در ساخت درب و پنجره یا سازه‌هایی که نیاز به وزن کم دارند، کاربرد زیادی دارند. به عنوان مثال:

·         وزن نبشی 3 (با بال 30 میلی‌متر و ضخامت 3 میلی‌متر) در شاخه 6 متری حدود 8.5 کیلوگرم است. در صورتی که به شاخه 12 متری نیاز دارید، وزن آن به 17 کیلوگرم می‌رسد.

·         وزن نبشی 4 در شاخه 6 متری، تقریباً 15 کیلوگرم است. این نبشی در هر دو نوع بال مساوی و بال نامساوی تولید می‌شود.

·         وزن نبشی 5 حدود 23.4 کیلوگرم برای شاخه 6 متری است. بسته به سفارش مشتری، می‌توان طول شاخه را تغییر داد.

در این موارد نیز شما می‌توانید با انجام محاسبه مساحت نبشی و سپس استفاده از فرمول محاسبه وزن نبشی، وزن را تعیین کرده و آن را با مقادیر موجود در جدول وزن نبشی مقایسه نمایید.

جدول وزن نبشی سنگین

نبشی‌های سنگین بر اساس استانداردهای اروپایی تولید می‌شوند و دارای ضخامت و وزن بیشتری هستند. این مقاطع فولادی برای سازه‌های مقاوم‌تر یا پروژه‌های بزرگ کاربرد دارند. در این رده:

·         وزن نبشی 8 در شاخه 6 متری حدود 60 کیلوگرم است.

·         وزن نبشی 10 برای شاخه 6 متری تقریباً 94.5 کیلوگرم و برای شاخه 12 متری حدود 188.6 کیلوگرم محاسبه می‌شود.

·         وزن نبشی 12 به حدود 120 کیلوگرم در شاخه 6 متری می‌رسد و برای پروژه‌های عظیم مناسب است.

برای این محصولات هم، مانند نبشی‌های سبک، می‌توانید از روش‌های مختلف از جمله جدول وزن نبشی، محاسبه مساحت نبشی، و فرمول محاسبه وزن نبشی بهره ببرید تا اطلاعات دقیقی از وزن آن‌ها در اختیار داشته باشید.





محاسبه مساحت نبشی

برای محاسبه مساحت نبشی، شما نیاز به استفاده از جدول اشتال دارید که وزن یک متر نبشی را بر اساس ابعاد آن مشخص می‌کند. با ضرب وزن یک متر نبشی در طول موردنظر، وزن کل نبشی به دست می‌آید. فرمول‌های دیگری نیز برای محاسبه مساحت وجود دارد که از چگالی فولاد، طول بال و ضخامت نبشی استفاده می‌کنند. این محاسبات به شما کمک می‌کنند تا وزن و ابعاد دقیق نبشی را تعیین کنید.

فرمول محاسبه مساحت سطح مقطع نبشی (بال مساوی و ساده)

برای نبشی با دو بال مساوی به طول a و ضخامت t:

A=2×a×t−t2

توضیحات متغیرها:

A: مساحت سطح مقطع نبشی (میلی‌متر مربع)

a: طول هر بال نبشی (میلی‌متر)

t: ضخامت نبشی (میلی‌متر)

دلیل تفریق t2:

وقتی دو بال در گوشه با هم تلاقی می‌کنند، ناحیه کوچکی به‌اندازه t×t به‌صورت تکراری محاسبه می‌شود؛ بنابراین باید یک‌بار از کل مساحت کم شود.

فرمول محاسبه مساحت سطح مقطع نبشی با بال نامساوی

برای نبشی با طول بال افقی a، طول بال عمودی b و ضخامت t:

A=(a+b−t)×t

توضیحات متغیرها:

A: مساحت سطح مقطع (میلی‌متر مربع)

a: طول بال افقی (میلی‌متر)

b: طول بال عمودی (میلی‌متر)

t: ضخامت نبشی (میلی‌متر)

توضیح فرمول:



در این حالت، دو بال با هم در گوشه تلاقی داشته و بخشی از سطح مشترک دارند (به‌اندازه یک مربع t×t)؛ بنابراین از جمع مساحت دو بال، یک بار t*t  کم می‌کنیم تا ناحیه مشترک دوبار حساب نشود.



جمع‌بندی

در پایان باید گفت که استفاده از منابع مختلف برای محاسبه وزن نبشی، از جمله جدول وزن نبشی، محاسبه مساحت نبشی، و فرمول محاسبه وزن نبشی، باعث می‌شود تخمین وزن مقاطع فولادی دقیق‌تر انجام شود و هزینه‌های نهایی پروژه بهتر مدیریت گردد. فرقی نمی‌کند در حال بررسی نبشی 3 باشید یا نبشی 12، این سه ابزار مکمل همدیگر هستند و در کنار هم تصویری جامع از وزن و مشخصات محصول در اختیار شما قرار می‌دهند.
