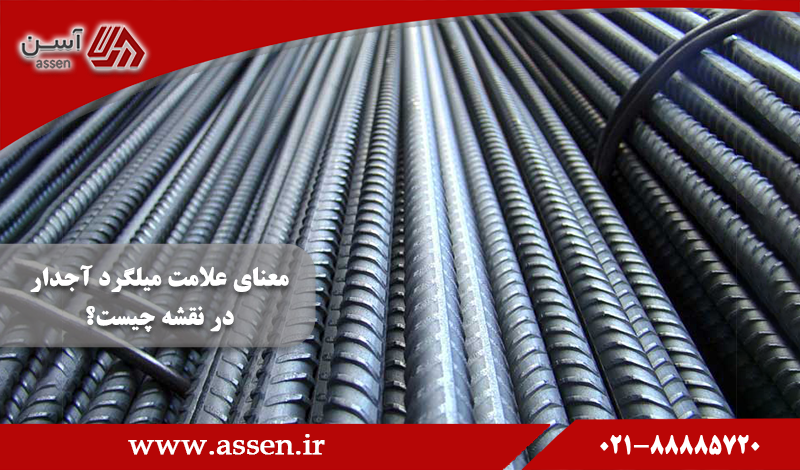

category image: علامت میلگرد آجدار در نقشه به چه معناست؟ | مجله آسن

میلگرد، عضوی حیاتی در اسکلت بتن مسلح است و وظیفه‌ جبران ضعف کششی بتن را بر عهده دارد. کاربرد این فولاد پرکاربرد نه تنها در صنعت ساختمان، بلکه در صنایع مختلف از الزامات است. در‌این‌میان، علامت میلگرد آجدار در نقشه از موضوعی است که از اهمیت بالایی برخوردار است.

در نقشه‌های فنی و صنعتی، علامتی بر روی میلگردها درج می‌شود که هویت آن‌ها را فاش می‌کند. به عنوان مثال، علامت "Ø" بر روی میلگرد نشان‌دهنده‌ نوع میلگرد است. برای کشف رمز این علامت و کسب اطلاعات بیشتر در این موضوع، با ما همراه باشید.

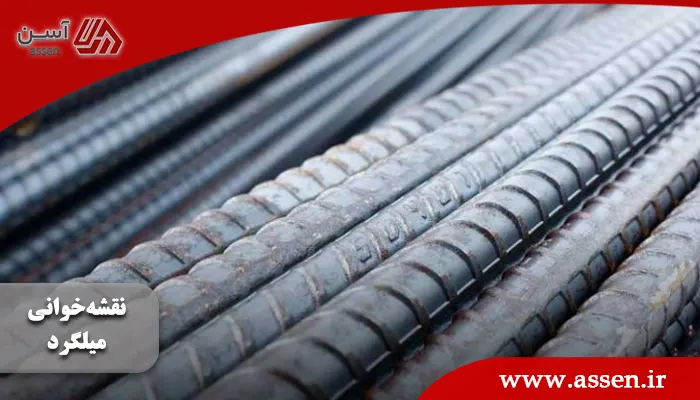

نقشه‌خوانی میلگرد

در دنیای ساخت‌وساز، نقشه حکم قطب‌نما را دارد و مهندسان و مجریان را به سوی ساخت سازه‌ای استوار هدایت می‌کند. نقشه خوانی میلگرد و آرماتورها، یکی از ارکان کلیدی این مسیر است و نقشی حیاتی در تضمین پایداری و استحکام سازه ایفا می‌کند.

متخصصان این حوزه، با تسلط بر دانش فنی و ظرافت نقشه، میلگردها را در جایگاه درست خود قرار می‌دهند و استخوان‌بندی بتن را از این طریق شکل می گیرد. این افراد باید با مفاهیمی همچون:

       قالب‌بندی فونداسیون: پایه‌ریزی استحکام سازه

       انواع میلگردهای طولی و عرضی: تار و پود بتن مسلح

       محاسبه میزان خاکبرداری: گامی ‌اساسی در آماده‌سازی بستر ساخت‌وساز

       نحوه صحیح آدرس‌دهی: نظم‌دهی به میلگردها در نقشه

آشنایی کامل داشته باشند. در عین حال که در مقالات قبلی بیان کردیم برای تشخیص دقیق سایز میلگرد، کولیس ابزاری ایده‌آل است.



 برای استعلام قیمت میلگرد بصورت آنلاین و لحظه ایی بار کارشناسان فروش واحد میلگرد تماس بگیرید.

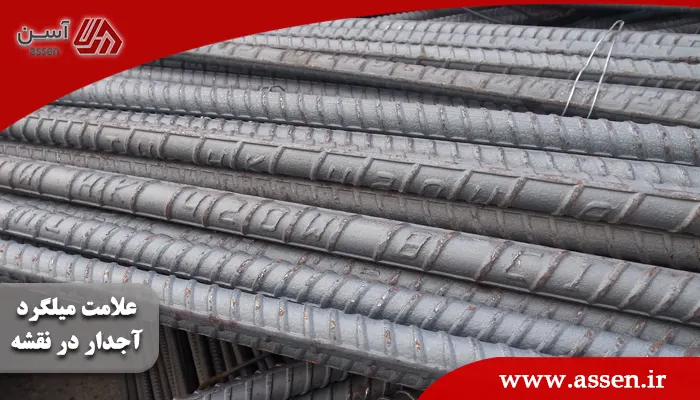

علامت میلگرد آجدار در نقشه به چه معناست؟

از نام "میلگرد آجدار" می‌فهمیم که به میلگردهایی اشاره دارد که روی سطح خود برجستگی‌هایی دارند. این برجستگی‌ها در ساختار میلگرد بسیار مفید هستند و به کاربر این امکان را می‌دهند که میلگرد را با استحکام بیشتری در بتن قرار دهد .

در نقشه، با توجه به گریدهای مختلفی که برای آجهای میلگرد موجود است، می‌توان از نام‌های مختلفی برای نمایش آنها استفاده کرد. اما به طور کلی، این آجها با علامت "فی" یا "تور" نشان داده می‌شوند. افرادی که میلگردها را در نقشه نشان می‌دهند باید درک صحیحی از آرماتوربندی داشته باشند. به همین دلیل، فرد نقشه‌خوان نیز باید آموزش‌های لازم را در این زمینه داشته باشد.

در تعیین علامت میلگرد آجدار در نقشه، موارد مهم و فاکتورهای تاثیر گذاری نیز باید مد نظر قرار گیرند. این شامل تعداد میلگردها، طول آن‌ها، قطر آن‌ها و فواصل بین آن‌ها می‌شود. اگر در نقشه با حروف "آ"، "بی" و "سی" روبرو شدید، باید بدانید که "آ" تعداد میلگردها را نشان می‌دهد، "بی" قطر میلگردها را نشان می‌دهد و در نهایت "سی" فواصل بین میلگردها را نشان می‌دهد.

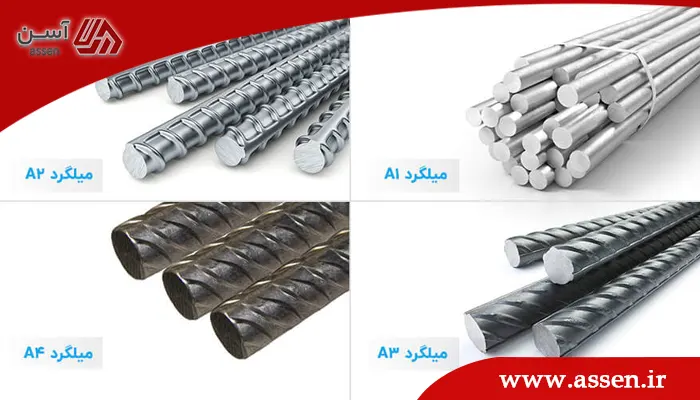

انواع میلگرد

میلگردها، سربازان فولادی دنیای ساختمان؛ با توجه به استانداردهای مختلف در کشورهای گوناگون تولید می‌شوند. در هر یک از انواع استاندارد میلگرد، دسته‌بندی خاصی بر اساس خواص مکانیکی فولاد وجود دارد. در ادامه این مطلب، به بررسی رایج‌ترین دسته‌بندی میلگردها در ایران می‌پردازیم:



تقسیم‌بندی بر اساس ظاهر:

       میلگرد ساده: این سربازان صاف و ساده با علامت "Ø" (فی) شناخته می‌شوند.

       میلگرد آجدار: این مبارزان با برجستگی‌هایی که در سطح خود دارند، به نام "تور" یا "Φ" مشهورند.

       میلگرد آجدار پیچیده: این نوع از میلگردها نیز به "تور" یا "Φ" نیز معروف هستند، از مقاومت کششی و فشاری بیشتری نسبت به دو نوع قبلی برخوردارند.

تقسیم‌بندی بر اساس استاندارد روسی (منسوخ شده در ایران):

       A1: سربازان صاف با مقاومت تسلیم 2400 و مقاومت کششی 3600 کیلوگرم بر سانتی‌متر مربع

       A2: مبارزان آجدار با مقاومت تسلیم 3400 و مقاومت کششی 5000 کیلوگرم بر سانتی‌متر مربع

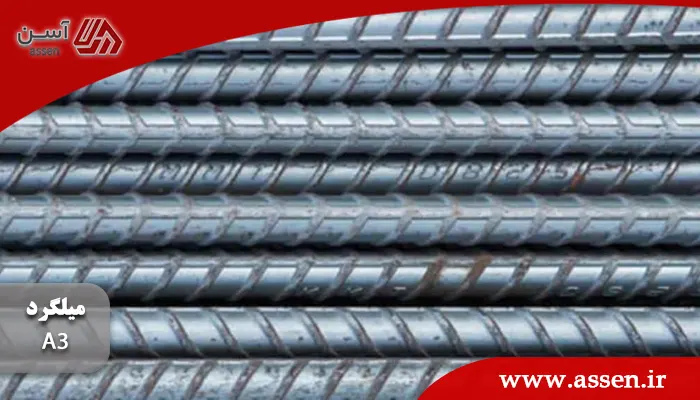

       A3:جنگجویان آجدار با مقاومت تسلیم 4000 و مقاومت کششی 6000 کیلوگرم بر سانتی‌متر مربع

تقسیم‌بندی رایج در ایران (بر اساس مقاومت مشخصه و شکل ظاهری):

       س240 (میلگرد ساده): سربازان صاف با مقاومت تسلیم 2400 و مقاومت کششی 3600 کیلوگرم بر سانتی‌متر مربع

       آج340 (میلگرد آجدار مارپیچ): مبارزان آجدار با مقاومت تسلیم 3400 و مقاومت کششی 5000 کیلوگرم بر سانتی‌متر مربع

       آج400 (میلگرد آجدار جناقی): جنگجویان آجدار با مقاومت تسلیم 4000 و مقاومت کششی 6000 کیلوگرم بر سانتی‌متر مربع

       آج500 (میلگرد آجدار مرکب): رزمندگان آجدار با مقاومت تسلیم 5000 و مقاومت کششی 6500 کیلوگرم بر سانتی‌متر مربع

انتخاب نوع میلگرد مناسب برای هر پروژه، به عواملی مانند نوع سازه، شرایط محیطی و بارهای وارده بستگی دارد.

میلگرد آجدار با چه علامتی نشان داده می‌شود؟

 همانطور که از نامش پیداست، میلگرد آجدار دارای برجستگی‌هایی روی سطح خود است. این برجستگی‌ها، که در اصطلاح فنی به آن‌ها "آج" گفته می‌شود، نقش اساسی در افزایش چسبندگی میلگرد به بتن ایفا می‌کنند. این امر، سبب انتقال بهتر نیرو بین میلگرد و بتن و در نهایت، افزایش استحکام و پایداری سازه می‌شود.

در دنیای نقشه‌خوانی آرماتوربندی، تسلط بر ظرافت‌ها و درک صحیح از جزئیات، کلید رسیدن به استحکام نهایی سازه است. در این میان، علامت میلگرد آجدار نقشی کلیدی ایفا می‌کند و اطلاعات ارزشمندی را در مورد نوع، تعداد و نحوه قرارگیری این سربازان فولادی در اختیار مهندسان و مجریان قرار می‌دهد.

راهنمای گام به گام برای نقشه خوانان

در دنیای پررمز و راز نقشه‌های فنی، علامت میلگرد آجدار نقشی کلیدی در نمایش نحوه‌ قرارگیری و آرایش این سربازان فولادی در میدان نبرد سازه ایفا می‌کند. تفسیر صحیح این علامت، کلید دستیابی به استحکام و پایداری بنا است.

در این راهنمای گام به گام، به رمزگشایی زبان علامت میلگرد آجدار در نقشه می‌پردازیم و نقشه را به زبانی گویا برای شما ترسیم می‌کنیم:

گام اول: شناخت اجزای فرمول

علامت میلگرد آجدار در نقشه با فرمول زیر نمایش داده می‌شود:

C@A ØB

در این فرمول، هر حرف و علامت، داستانی برای گفتن دارد:

       C: تعداد سربازان فولادی در هر ردیف (تعداد میلگردها)

       A: قطر شمشیر هر سرباز (قطر میلگرد)

       ØB: فاصله بین هر دو سرباز در میدان نبرد (فاصله بین میلگردها)

گام دوم: رمزگشایی علامت Φ

علامت "Φ" که به آن "تور" نیز می‌گویند، نشان‌دهنده میلگرد آجدار است. برجستگی‌های (آج) روی سطح این میلگردها، چسبندگی آن‌ها را به بتن افزایش می‌دهد و در نهایت، سبب استحکام بیشتر سازه می‌شود.

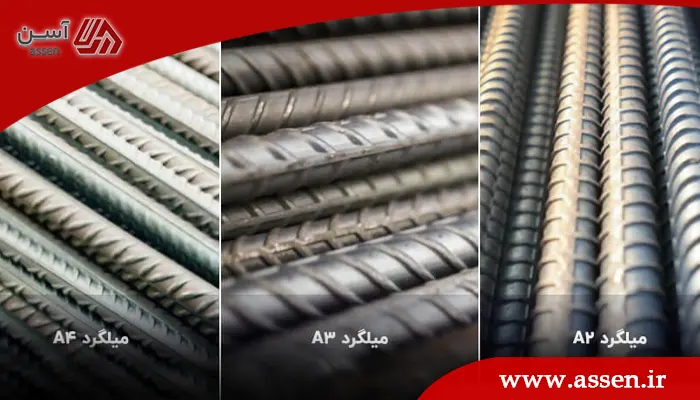

گام سوم: درک تنوع گریدها

آج‌های میلگرد آجدار در اشکال مختلفی وجود دارند که از گرید 1A تا A4 دسته‌بندی می‌شوند. هر گرید، نشان‌دهنده مقاومت کششی و ویژگی‌های خاص میلگرد است. در نقشه‌های فنی، علامت "A" به همراه عددی بین 1 تا 4، گرید میلگرد آجدار را مشخص می‌کند.

گام چهارم: درک مفهوم فاصله‌گذاری

حرف "B" در فرمول، به همراه علامت Ø، نشان‌دهنده فاصله بین دو میلگرد در یک ردیف است. این فاصله‌گذاری نقش مهمی در توزیع بار و عملکرد صحیح میلگردها در سازه ایفا می‌کند.

گام پنجم: مثال‌هایی از نمایش علامت در نقشه

برای درک بهتر، به چند نمونه از نمایش علامت میلگرد آجدار در نقشه اشاره می‌کنیم:

       10@16 Ø16: نشان‌دهنده 10 میلگرد آجدار با قطر 16 میلی‌متر است که با فاصله 16 میلی‌متر از یکدیگر قرار گرفته‌اند.

   12@20 Ø25: بیانگر 12 میلگرد آجدار با قطر 25 میلی‌متر است که با فاصله 20 میلی‌متر از یکدیگر در یک ردیف جای گرفته‌اند.

شما عزیزان برای دریافت قیمت میلگرد 16 آجدار می توانید

 نقش یک متخصص در تفسیر علامت میلگرد آجدار

در دنیای پیچیده نقشه‌های ساختمانی، علامت میلگرد آجدار حکم زبانی رمزگونه را دارد که درک آن برای افراد عادی دشوار است. این علامت، اطلاعات ارزشمندی در مورد نوع، تعداد، قطر و نحوه قرارگیری میلگردها در سازه ارائه می‌دهد و نقشی کلیدی در تضمین استحکام و پایداری بنا ایفا می‌کند.

 در اینجا، به نقش مهمی که یک متخصص در تفسیر صحیح علامت میلگرد آجدار ایفا می کند می‌پردازیم:

1. دانش فنی و تخصص:

یک متخصص در زمینه آرماتوربندی و نقشه خوانی، دانش عمیقی از انواع میلگرد، گریدها، علامت‌گذاری‌ها و استاندارد مربوطه دارد. این دانش، به او کمک می‌کند تا علامت میلگرد آجدار را به درستی رمزگشایی کرده و اطلاعات مورد نیاز را از آن استخراج کند.

2. تجربه و مهارت:

تفسیر صحیح علامت میلگرد آجدار نیازمند تجربه و مهارت در کار با نقشه‌های ساختمانی و آشنایی با ظرافت‌های این حوزه است. یک متخصص با تجربه، می‌تواند تناقضات و ابهامات موجود در نقشه را شناسایی کرده و برای رفع آنها اقدام کند.

3. دقت و ظرافت:

تفسیر اشتباه علامت میلگرد آجدار می‌تواند عواقب جبران‌ناپذیری به دنبال داشته باشد. یک متخصص با دقت و ظرافت تمام، علامت را بررسی می‌کند و از صحت تفسیر خود اطمینان حاصل می‌کند.

4. درک کلی از سازه:

برای تفسیر دقیق علامت میلگرد آجدار، درک کلی از سازه و نوع کاربری آن ضروری است. یک متخصص با در نظر گرفتن این موارد، می‌تواند علامت را در تناسب با کل نقشه و نیازهای سازه تفسیر کند.

5. حل مشکلات و ارائه راه حل:

در برخی موارد، ممکن است علامت میلگرد آجدار به طور کامل گویا نباشد یا ابهامی در آن وجود داشته باشد. یک متخصص با بررسی دقیق نقشه و استفاده از دانش و تجربه خود، می‌تواند مشکل را حل کرده و راه حلی مناسب ارائه دهد.



جمع بندی

در دنیای پررمز و راز نقشه‌های ساختمانی، علامت میلگرد آجدار حکم زبانی گویا را دارد که اطلاعات ارزشمندی در مورد نوع، تعداد، قطر و نحوه قرارگیری این سربازان فولادی در تار و پود بتن ارائه می‌دهد. تسلط بر این زبان، برای مهندسان، مجریان و نقشه خوانان، کلید دستیابی به استحکام و پایداری نهایی سازه است.

این مقاله به بررسی رمزگشایی علامت میلگرد آجدار در نقشه پرداخت و با زبانی ساده و قابل فهم، ظرافت‌ها و نکات کلیدی را برای نقشه خوانان شرح داد.

درک صحیح علامت میلگرد آجدار، نیازمند دانش فنی و ظرافت در نقشه خوانی است. تسلط بر این زبان، نقشه خوانان را به راهنمایان استحکام و پایداری سازه‌ها تبدیل می‌کند.

استفاده از یک متخصص در تفسیر علامت میلگرد آجدار، تضمین‌کننده صحت تفسیر، افزایش استحکام و پایداری بنا و صرفه‌جویی در زمان و هزینه خواهد بود.



سوالات متداول



1-     علامت میلگرد آجدار در نقشه چه اطلاعاتی را نشان می دهد؟

علامت میلگرد آجدار در نقشه، اطلاعات مربوط به نوع، تعداد، قطر و فاصله بین میلگردها را نشان می‌دهد. این اطلاعات برای اجرای صحیح آرماتوربندی و تضمین استحکام و پایداری سازه ضروری است.

2-     چگونه می‌توان علامت میلگرد آجدار را در نقشه تفسیر کرد؟

       C: تعداد میلگردها در هر ردیف

       A: قطر میلگرد

       ØB: فاصله بین میلگردها

3-    چرا میلگردهای آجدار در نقشه با علامت "Φ" (تور) نشان داده می‌شوند؟

به خاطر وجود آجهای روی سطح میلگرد، که نقش اساسی نیز در افزایش چسبندگی میلگرد به بتن ایفا می‌کنند.

4-    چه زمانی باید از یک متخصص برای تفسیر علامت میلگرد آجدار در نقشه استفاده کرد؟

زمانی که تفسیر علامت میلگرد آجدار مبهم باشد، باید از یک متخصص در زمینه آرماتوربندی و نقشه خوانی کمک گرفت.
