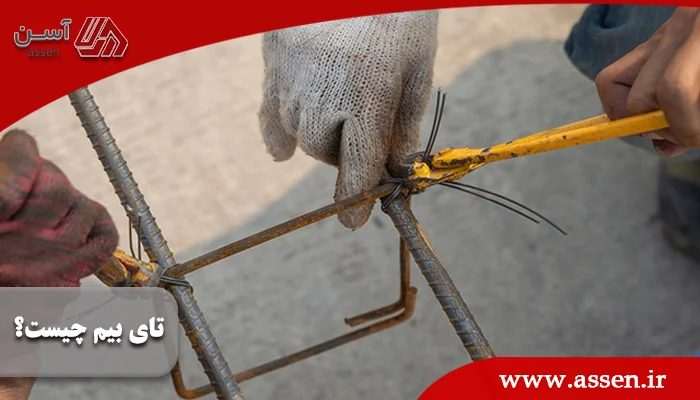

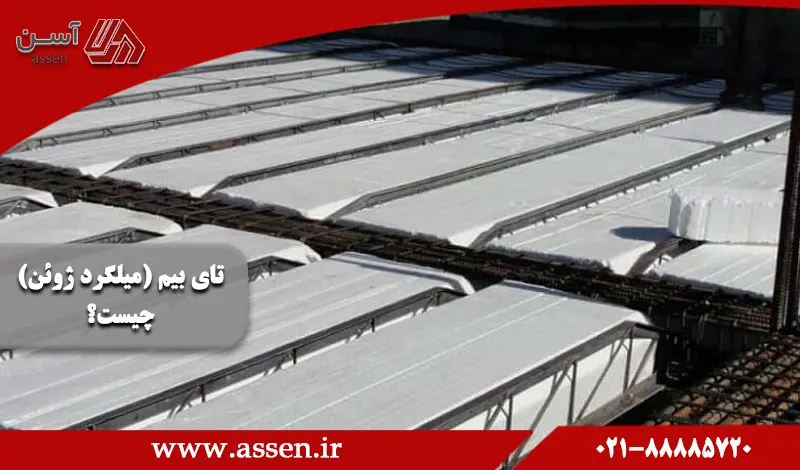

برای بسیاری از افراد این سوال پیش میآید که تای بیم یا ژوئن چیست؟ تای بیم (Tie Beam) که با نامهای میلگرد ژوئن یا کلاف میانی نیز شناخته میشود، عضوی سازهای است که به منظور اتصال ستونها در تراز فونداسیون یا ترازهای میانی ساختمان مورد استفاده قرار میگیرد. این عضو، معمولاً به صورت یک تیر افقی بتن مسلح اجرا میشود و نقش مهمی در ایجاد یکپارچگی و افزایش مقاومت سازه ایفا میکند.
تای بیم، با ایجاد اتصالی مستحکم بین ستونها، از جابجایی نسبی آنها جلوگیری میکند و پایداری کلی سازه را افزایش میدهد. این عضو سازهای، به ویژه در ساختمانهایی که بر روی خاکهای ناهمگن یا با مقاومتهای متفاوت بنا میشوند، اهمیت بسزایی دارد. تای بیم، میتواند به صورت بتن مسلح پیشساخته یا درجا اجرا شود. نحوه اجرای آن نیز بستگی به شرایط پروژه و مشخصات فنی آن دارد. در مورد قیمت میلگرد ژوئن و یا قیمت میلگرد سلفچگان هم باید بگوییم که همواره در حال نوسان است. چرا که نوسانات بازار آهنآلات، متغیر است.
اجرای ژوئن در سقف تیرچه بلوک
اجرای ژوئن در سقف تیرچه بلوک به معنای ایجاد یک فضای خالی یا باز در سقف است که معمولاً برای تأمین نور طبیعی، تهویه مناسب یا زیباییشناسی طراحی میشود. این فرآیند شامل حذف بخشی از تیرچهها و بلوکها در نواحی مشخص است تا امکان ایجاد یک فضای باز فراهم شود. برای اجرای ژوئن، ابتدا باید محاسبات دقیق بارگذاری انجام شود تا اطمینان حاصل شود که ساختار اصلی تحت تأثیر قرار نمیگیرد. سپس، با استفاده از ابزارهای مناسب، بخشهای مورد نظر برش داده میشوند. پس از آن، میتوان از مصالحی مانند شیشه یا پنلهای سبک برای پر کردن فضای خالی استفاده کرد.
این نوع طراحی نه تنها به افزایش زیبایی فضا کمک میکند، بلکه میتواند به بهبود تهویه و نورپردازی داخلی نیز منجر شود. در نهایت، اجرای ژوئن در سقف تیرچه بلوک به ایجاد یک فضای مدرن و دلپذیر کمک میکند.
کاربردهای تای بیم در ساختمان
کاربردهای تای بیم در ساختمان به موارد زیر خلاصه می شود.
افزایش یکپارچگی و انسجام سازه
تای بیم، با ایجاد اتصالی مستحکم و پیوسته بین ستونها، ساختار کلی بنا را به یک سیستم واحد و یکپارچه تبدیل میکند. این یکپارچگی، در مقابله با نیروهای جانبی مانند باد و زلزله، نقش حیاتی ایفا کرده و از بروز گسیختگیهای موضعی و کلی در سازه جلوگیری میکند.
نقش تای بیم در مقابله با نیروهای جانبی هم بسیار مهم است. هنگام وقوع زلزله، نیروهای دینامیکی و مخرب به سازه اعمال میشوند. تای بیم، با توزیع این نیروها به طور یکنواخت در سطح ساختمان، از تمرکز تنش در نقاط ضعیف جلوگیری میکند و احتمال تخریب موضعی را به طور چشمگیری کاهش میدهد.
این عضو سازهای، با ایجاد یک شبکه قوی، از تغییر شکلهای ناگهانی و غیرقابل پیشبینی در سازه جلوگیری کرده و پایداری کلی بنا را در برابر نیروهای مخرب تضمین میکند.
به بیان دیگر تای بیم، به عنوان یک عنصر کلیدی در ایجاد رفتار یکپارچه سازه عمل کرده و از بروز پدیده "داستان نرم" (Soft Story) در ساختمانهای چند طبقه جلوگیری میکند. اگر بخواهیم تأثیر تای بیم بر پایداری کلی سازه را نیز بررسی کنیم باید بگوییم که تای بیم، با ایجاد اتصال بین ستونها، از جابجایی آنها جلوگیری به عمل می آورد. تای بیم، به ویژه در ساختمانهای بلند و سازههایی که در مناطق زلزله خیز واقع شدهاند، اهمیت بسزایی دارد.
کنترل و مهار نشستهای نامتقارن
در ساختمانهایی که بر روی خاک های ناهمگن یا با خاک هایی با مقاومتهای متفاوت بنا میشوند، احتمال نشستهای نامتقارن وجود دارد. این نشستها، میتوانند باعث ایجاد ترک های عمیق، تغییر شکلهای دائمی و آسیب های جدی در سازه شوند و حتی منجر به تخریب کلی ساختمان گردند.
نقش تای بیم در توزیع بار ساختمان به این شرح است. تای بیم، با توزیع یکنواخت بار ساختمان بر روی پی، از بروز نشست جلوگیری میکند و از سلامت و دوام سازه در طول عمر مفید آن محافظت مینماید.
این عضو سازهای، نقش مهمی در حفظ تراز و یکنواختی سطح ساختمان در طول زمان ایفا میکند و از بروز مشکلات ظاهری و عملکردی در بنا جلوگیری میکند. تای بیم، به ویژه در ساختمانهایی که بر روی خاکهای رسی یا ماسهای سست بنا میشوند، اهمیت بسزایی دارد. تأثیر تای بیم بر جلوگیری از ترک و آسیب در سازه نیز بسیار زیاد است. نشستهای نامتقارن، میتوانند باعث ایجاد ترکهای عمیق در دیوارها و ستونها شوند. تای بیم، با جلوگیری از این نشستها، از بروز ترک و آسیب در سازه جلوگیری میکند.
تای بیم، نقش مهمی در حفظ یکپارچگی و عملکرد اجزای سازهای و غیرسازهای ساختمان ایفا نیز میکند. تای بیم، به ویژه در ساختمانهای قدیمی و سازههایی که در معرض تغییرات رطوبتی و دمایی قرار دارند، اهمیت بسزایی دارد.
نحوه صحیح اجرای تای بیم نیز بسیار مهم است و صرفا استفاده از آن کافی نیست. این کار باید توسط افراد متخصص و با تجربه انجام شود. برای اجرای تای بیم، باید از میلگردهای با کیفیت و مطابق با استانداردهای ملی و بینالمللی استفاده کرد. اجرای تای بیم باید دقیقاً مطابق با نقشههای اجرایی و زیر نظر مهندس ناظر انجام شود تا از صحت و کیفیت کار اطمینان حاصل شود. رعایت نکات فنی و اجرایی نیز از بروز مشکلات احتمالی در آینده جلوگیری میکند.

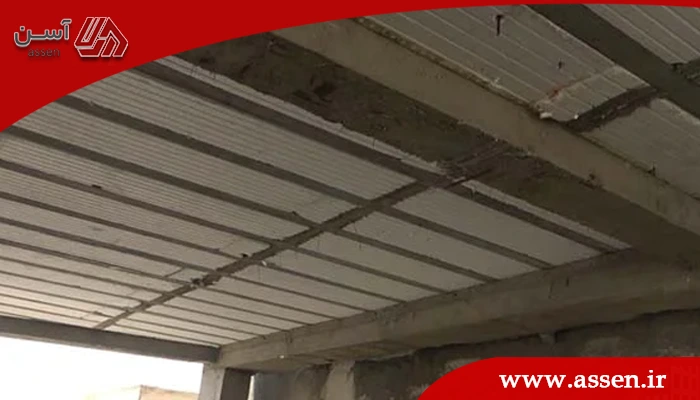

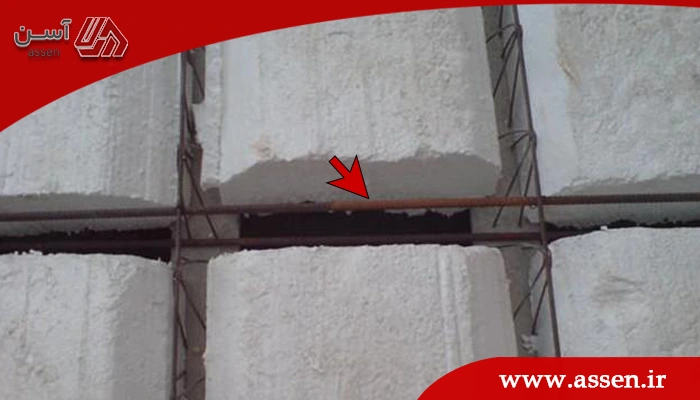

تای بیم در سقف تیرچه بلوک
تای بیم در سقف تیرچه بلوک برای کاهش ارتعاشات سقف، یکپارچه کردن عملکرد تیرچهها و جلوگیری از پیچش آنها استفاده میشود. نحوه اجرای ژوئن در سقف تیرچه بلوک باید طبق نقشه های اجرایی و زیر نظر مهندس ناظر انجام شود. استفاده از میلگردهای با کیفیت و رعایت دقیق فواصل و ابعاد، از اهمیت بالایی برخوردار است. این نکته را هم اضافه کنیم که برای اطلاع از قیمت میلگرد میتوانید به سایتهای معتبر فروشندگان آهنآلات، یا سایت کارخانه تولید کننده مراجعه کنید.
کاهش طول آزاد ستونها و جلوگیری از کمانش
ستونها، به عنوان اعضای اصلی باربر فشاری در ساختمان، در معرض خطر کمانش قرار دارند. کمانش، پدیده ای است که در آن ستون تحت بار فشاری، دچار تغییر شکل جانبی ناگهانی و غیر قابل پیش بینی میشود. طول آزاد ستون، به عنوان یکی از عوامل کلیدی در تعیین مقاومت آن در برابر کمانش، نقش بسزایی ایفا میکند.
تأثیر طول آزاد ستون بر کمانش
هر چه طول آزاد ستون بیشتر باشد، احتمال کمانش آن در برابر بار فشاری ثابت، افزایش مییابد. طول آزاد ستون، به فاصلهای گفته میشود که ستون در برابر کمانش، تکیه گاهی ندارد. در ساختمانهای بلند و سازههایی که تحت بارهای سنگین قرار دارند، طول آزاد ستونها میتواند قابل توجه باشد و خطر کمانش را افزایش دهد.
نقش تای بیم در کاهش طول آزاد ستونها
تای بیم، با ایجاد تکیهگاههای میانی برای ستونها، طول آزاد آنها را کاهش میدهد و از کمانش آنها در برابر بارهای فشاری سنگین و بحرانی جلوگیری میکند. در ساختمانهای مرتفع و سازههایی که تحت بارهای سنگین و متمرکز قرار دارند، اهمیت بسیار زیادی دارد و از بروز خسارات جبرانناپذیر جلوگیری میکند.
تای بیم، نقش مهمی در افزایش ظرفیت باربری ستونها و بهبود عملکرد آنها در برابر بارهای فشاری نیز ایفا میکند. با کاهش طول آزاد ستونها، تای بیم به طور موثر از بروز ناپایداریهای سازهای جلوگیری میکند، که میتواند در نهایت منجر به فروریزش ساختمان شود.
ایجاد تکیهگاه برای دیوارها
در برخی از ساختمانها، به ویژه ساختمانهای اسکلت فلزی و بتنی، از تای بیم به عنوان تکیه گاهی مطمئن و پایدار برای دیوارهای غیر سازهای استفاده میشود. این کاربرد، به ویژه در مواردی که دیوارها در معرض نیروهای جانبی قرار دارند، اهمیت بسزایی پیدا میکند.
نقش تای بیم در افزایش استحکام دیوارها
تای بیم، با ایجاد اتصال مستحکم بین دیوارها و ستونها، از جابجایی جانبی دیوارها جلوگیری میکند و استحکام آنها را در برابر نیروهای جانبی افزایش میدهد. این امر، به ویژه در ساختمانهایی که در معرض نیروهای باد و زلزله قرار دارند، اهمیت بسزایی دارد.
تای بیم، نقش مهمی در جلوگیری از بروز ترک، شکستگی، و آسیب در دیوارها ایفا میکند. تای بیم، با ایجاد تکیه گاهی مطمئن برای دیوارها به عملکرد صحیح دیوارها در هنگام بروز نیروهای جانبی کمک میکند.
تأثیر تای بیم بر پایداری دیوارها
تای بیم، با ایجاد اتصال بین دیوارها و ستونها، از بروز ناپایداریهای موضعی در دیوارها جلوگیری میکند. این مساله، مخصوصا در دیوارهای بلند و نازک، اهمیت بسزایی دارد. تای بیم، نقش مهمی در حفظ یکپارچگی و عملکرد دیوارهای غیر سازهای ایفا میکند.
مهار نیروهای جانبی
در ساختمانهایی که در معرض نیروهای جانبی مانند باد و زلزله قرار دارند، تای بیم نقش حیاتی و غیرقابل انکار در مهار این نیروها ایفا میکند. این عضو سازهای، با ایجاد اتصالی مستحکم و صلب بین ستونها، از جابجایی جانبی آنها جلوگیری میکند و مقاومت ساختمان را در برابر این نیروها به طور چشمگیری افزایش میدهد.
نقش تای بیم در مقابله با نیروهای باد
نیروهای باد، به ویژه در ساختمانهای مرتفع یا مناطقی با وزش باد شدید، میتوانند فشارهای جانبی قابل توجهی را به سازه اعمال کنند. این فشارها، در صورت عدم مهار مناسب، میتوانند منجر به جابجایی جانبی ساختمان، ایجاد ترک در دیوارها و پنجرهها، و حتی تخریب اجزای غیر سازهای شوند.
تای بیم، با ایجاد اتصال مستحکم بین ستونها، به عنوان یک عضو کلیدی در مقابله با این نیروها عمل میکند. این عضو سازهای، با انتقال نیروهای جانبی باد به ستونها و سپس به فونداسیون، از جابجایی جانبی ساختمان جلوگیری میکند. در واقع، تای بیم مانند یک کمربند عمل کرده و ستونها را به یکدیگر متصل میکند، تا در برابر فشارهای جانبی باد، یکپارچگی سازه حفظ شود.
علاوه بر این، تای بیم با کاهش طول آزاد ستونها، از کمانش آنها در برابر بارهای فشاری ناشی از باد جلوگیری میکند. در نتیجه، تای بیم نقش دوگانهای در مقابله با نیروهای باد ایفا میکند: از یک سو، از جابجایی جانبی ساختمان جلوگیری میکند و از سوی دیگر، از کمانش ستونها در برابر بارهای فشاری ناشی از باد جلوگیری میکند.
در طراحی ساختمانها، به ویژه در مناطق بادخیز، توجه به نقش تای بیم در مقابله با نیروهای باد از اهمیت ویژهای برخوردار است. مهندسان سازه، با در نظر گرفتن نوع و شدت نیروهای باد، ابعاد و مشخصات تای بیم را به گونهای طراحی میکنند که بتواند به طور موثر در برابر این نیروها مقاومت کند.
نقش تای بیم در مقابله با نیروهای زلزله
نیروهای زلزله، میتوانند باعث ایجاد حرکات جانبی شدید در ساختمان شوند. این حرکات، میتوانند باعث ایجاد تنشهای زیاد در اجزای سازهای ساختمان و در نهایت، تخریب آن شوند.
تای بیم، با ایجاد اتصال مستحکم و صلب بین ستونها، از جابجایی جانبی آنها جلوگیری میکند و مقاومت ساختمان را در برابر نیروهای زلزله افزایش میدهد. این عضو سازهای، نقش مهمی در ایجاد رفتار یکپارچه سازه در هنگام زلزله ایفا میکند و از بروز پدیده "داستان نرم" (Soft Story) در ساختمانهای چند طبقه جلوگیری میکند. تای بیم، به عنوان یک عنصر کلیدی در سیستم مقاوم در برابر زلزله عمل میکند و از بروز خسارات جانی و مالی ناشی از زلزله جلوگیری میکند.
تأثیر تای بیم بر پایداری سازه در برابر نیروهای جانبی
تای بیم، با ایجاد اتصال بین ستونها، از بروز ناپایداریهای موضعی و کلی در سازه جلوگیری میکند. این عضو سازهای، نقش مهمی در حفظ یکپارچگی و عملکرد اجزای سازهای و غیرسازهای ساختمان در هنگام اعمال نیروهای جانبی ایفا میکند. تای بیم، به ویژه در ساختمانهای نامتقارن و سازههایی که دارای پلان های پیچیده هستند، اهمیت بسزایی دارد.

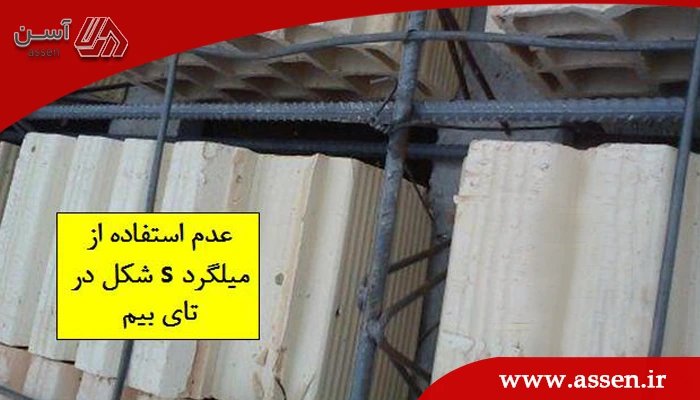

ضوابط اجرای تای بیم یا ژوئن
اجرای تای بیم یا ژوئن در سقفهای تیرچه بلوک نیازمند رعایت ضوابط خاصی است تا ایمنی و کارایی سازه تضمین شود. ابتدا، محاسبات بارگذاری باید به دقت انجام شود تا اطمینان حاصل گردد که بارهای وارده به درستی توزیع میشوند. همچنین، استفاده از مصالح با کیفیت و استاندارد در ساخت تای بیم ضروری است. در این راستا، فاصله بین تیرچهها و ابعاد بلوکها باید به دقت مشخص شود. علاوه بر این، در هنگام اجرای ژوئن، باید به نکات مربوط به عایقبندی و آببندی توجه شود تا از نفوذ رطوبت جلوگیری شود. در نهایت، نظارت بر مراحل اجرا توسط مهندسان مجرب و متخصصان الزامی است.
تعداد سقف تای بیم یا ژوئن
تعداد سقفهای تای بیم یا ژوئن به عوامل مختلفی بستگی دارد، از جمله ابعاد ساختمان، نوع کاربری و نیازهای طراحی. در پروژههای مسکونی، معمولاً تعداد سقفها بر اساس تعداد طبقات و فضای مورد نیاز تعیین میشود. برای ساختمانهای تجاری یا اداری، ممکن است نیاز به تعداد بیشتری سقف باشد تا فضای باز و نور طبیعی بیشتری فراهم شود. همچنین، در طراحیهای مدرن، استفاده از ژوئنها به عنوان یک عنصر دکوراتیو و کاربردی در نظر گرفته میشود که میتواند به افزایش جذابیت بصری ساختمان کمک کند. در کل، تعداد سقفها باید با توجه به محاسبات مهندسی و نیازهای کاربری بهینهسازی گردد.
مزایای اجرای تای بیم یا ژوئن
اجرای تای بیم یا ژوئن در سقفهای تیرچه بلوک مزایای متعددی دارد. یکی از اصلیترین مزایا، افزایش نور طبیعی و تهویه مناسب در فضاهای داخلی است که میتواند به بهبود کیفیت زندگی ساکنان کمک کند. همچنین، این نوع طراحی باعث ایجاد فضاهای باز و دلپذیر می شود که میتواند به زیباییشناسی ساختمان افزوده و احساس راحتی بیشتری را به ارمغان بیاورد. از دیگر مزایا میتوان به کاهش وزن سازه و صرفهجویی در مصالح اشاره کرد، زیرا با ایجاد فضاهای خالی، نیاز به استفاده از مصالح سنگین کاهش مییابد. علاوه بر این، تای بیم یا ژوئن میتواند به عنوان یک عنصر طراحی خلاقانه در پروژههای معماری مدرن مورد استفاده قرار گیرد و به تمایز ساختمان کمک کند. در نهایت، این نوع طراحی میتواند به بهبود کارایی انرژی و کاهش هزینههای انرژی منجر شود.
جمع بندی
در این مقاله، به بررسی جامع کاربردهای تای بیم (میلگرد ژوئن) در ساختمان پرداختیم. تای بیم، عضوی سازهای است که به منظور اتصال ستونها در تراز فونداسیون یا ترازهای میانی ساختمان مورد استفاده قرار میگیرد. این عضو، نقش مهمی در افزایش یکپارچگی و مقاومت سازه در برابر نیروهای جانبی و زلزله ایفا میکند. تای بیم یا ژوئن چیست؟ و چه کاربردی دارد. تای بیم، از بروز نشست های نامتقارن جلوگیری میکند، طول آزاد ستونها را کاهش میدهد، تکیهگاهی برای دیوارها ایجاد میکند و نیروهای جانبی را مهار میکند. با توجه به اهمیت تای بیم در ساختمان، اجرای صحیح آن از اهمیت بالایی برخوردار است. این را هم بگوییم که شرکت آسن هم این محصول را با بهترین کیفیت به فروش می رساند.
سوالات متداول
1. تای بیم (میلگرد ژوئن) چیست؟
تای بیم نوعی میلگرد با شکل خاص است که برای تقویت سازهها استفاده میشود.
2. چرا از تای بیم در ساختمان استفاده میشود؟
برای افزایش استحکام و مقاومت سازه در برابر بارهای کششی و فشاری.
3. تفاوت تای بیم با میلگردهای معمولی چیست؟
تای بیم دارای شکل خاصی است که به توزیع بهتر بار کمک میکند.
4. کاربردهای اصلی تای بیم در ساختمان چیست؟
در تیرها، ستونها و دیوارهای باربر برای تقویت و افزایش ایمنی سازه.
5. آیا تای بیم در پروژههای خاصی استفاده میشود؟
بله، در پروژههای با بارهای سنگین و شرایط خاص مانند زلزله و باد شدید
